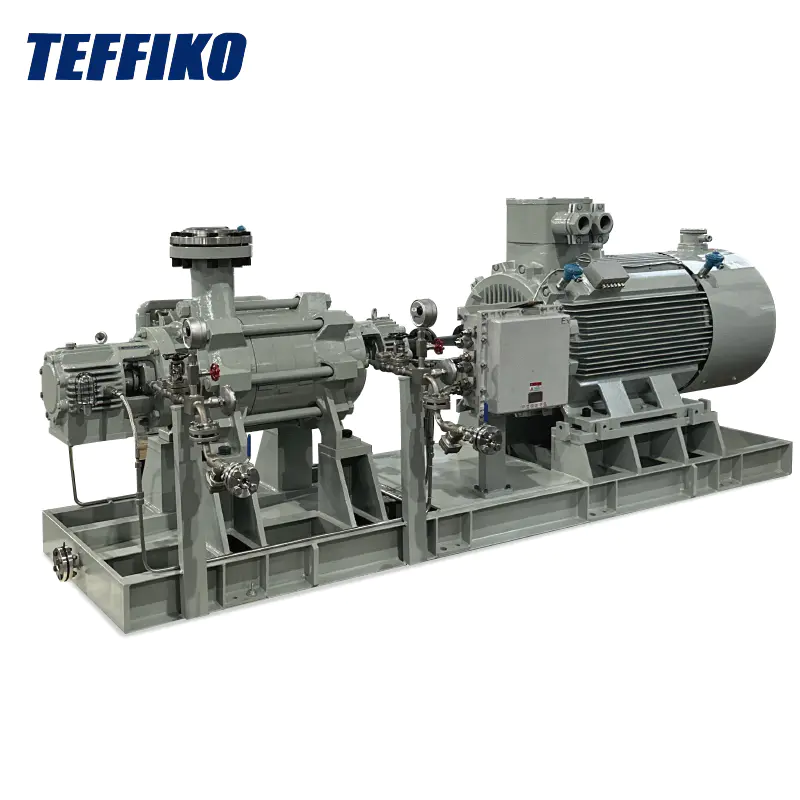

API بین پمپ های گریز از مرکز چند مرحله ای از نوع تحمل

Model:BB4

API بین پمپ های گریز از مرکز چند مرحله ای از نوع بلبرینگ پمپ های چند مرحله ای افقی است که به طور خاص برای شرایط عملیاتی شدید مانند درجه حرارت بالا و فشار بالا طراحی شده است. آنها به طور دقیق توسط یک تیم حرفه ای ساخته می شوند. فرایند تولید به استانداردهای دقیق و روشهای دقیق پیروی می کند ، با کیفیت کاملاً کنترل شده برای اطمینان از کیفیت عالی محصول.

ارسال استعلام

توضیحات محصول

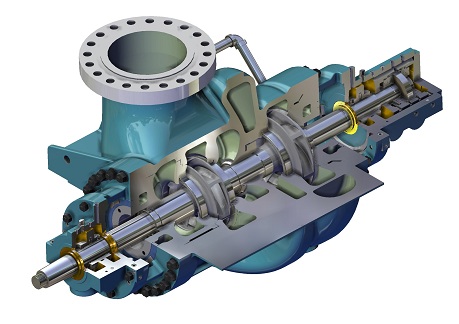

API بین پمپ گریز از مرکز چند مرحله ای از نوع تحمل دارای یک پوشش پمپ حجمی شکل است که در خط وسط پشتیبانی می شود. پروانه ها به صورت متقارن ترتیب داده می شوند تا به طور خودکار نیروی محوری را متعادل کنند و نیاز به مکانیسم های تعادل پیچیده مانند دیسک های تعادل یا طبل های تعادل را از بین ببرند. ورودی و خروجی در پایین پوشش قرار دارد و امکان جداسازی و نصب بدون حرکت خطوط لوله ورودی و خروجی را فراهم می کند. هسته داخلی یک ساختار تقسیم محوری را اتخاذ می کند ، با پروانه ها که به صورت متقارن مرتب شده و به پشت به عقب چیده شده و دستگاه متعادل کننده سنتی را از بین می برد. این امر هنگام حمل و نقل رسانه های حاوی ذرات ، ایمن تر و قابل اطمینان تر می شود. این یک انتخاب ایده آل برای حمل و نقل کارآمد و پایدار در زمینه صنعتی است.

مناطق کاربردی

پمپ های گریز از مرکز چند مرحله ای افقی عمدتاً در استخراج روغن ، صنایع پتروشیمی ، صنایع شیمیایی ، صنایع شیمیایی ذغال سنگ ، حمل و نقل خط لوله ، آب شیرین کن آب دریا ، نیروگاه ها و غیره استفاده می شود. همچنین می توان از آنها به عنوان پمپ های آب خاکستری و پمپ های انتقال متانول لاغر در صنعت ذغال سنگ ذغال سنگ ، فشار زیاد هیدرولیک انرژی در توربین های بازیابی انرژی در لاغر و شیمیایی استفاده کرد. گیاهان

شرایط عملیاتی

1. سرعت جریان: 10 - 1500 متر مربع در ساعت

2. سر: حداکثر 3000 متر

3. قطر ورودی و خروجی: [حداقل قطر] - [حداکثر قطر] میلی متر

دامنه دما: -40 درجه سانتیگراد - 200 درجه سانتیگراد

5. فشار: 10 مگاپاسکال - 35 مگاپاسکال

6. حداکثر سرعت چرخش: 6000 R/min

نمودارهای پارامتر عملکرد

مدل پمپ	قطر پروانه MM		سرعت جریان (m³/h)	سر (م)	(٪)	NPSH (M)	قدرت meftor r = 1 (kW)	حالت پمپ	قطر LMPeller mm		سرعت جریان (m³/h)	سر (م)	عارضه (٪)	NPSH (M)	قدرت موتور R = 1 (کیلو وات)
25-50 x3	حداکثر	217	40	130.5	51.4	2.4	37	60-50 x6	حداکثر	217	50	318	55	1.8	90
25-50 x3	حداقل	185	35	93	49.4	2.4	30	60-50 x6	حداقل	180	40	240	53	1.8	75
25-50 x4	حداکثر	217	40	174	51.4	2.4	45	60-50 x7	حداکثر	217	50	371	55	1.8	110
25-50 x4	حداقل	185	35	124	49.4	2.4	30	60-50 x7	حداقل	180	40	280	53	1.8	75
25-50 x5	حداکثر	217	40	217.5	51.4	2.4	55	60-50 x8	حداکثر	217	50	424	55	1.8	110
25-50 x5	حداقل	185	35	155	49.4	2.4	37	60-50 x8	حداقل	180	40	320	53	1.8	75
25-50 x6	حداکثر	217	40	261	51.4	2.4	75	60-50 x9	حداکثر	217	50	477	55	1.8	132
25-50 x6	حداقل	185	35	186	49.4	2.4	45	60-50 x9	حداقل	180	40	360	53	1.8	90
25-50 x7	حداکثر	217	40	304.5	51.4	2.4	75	60-50 x10	حداکثر	217	50	530	55	1.8	132
25-50 x7	حداقل	185	35	217	49.4	2.4	55	60-50 x10	حداقل	180	40	400	53	1.8	110
25-50 x8	حداکثر	217	40	348	51.4	2.4	90	60-50 x11	حداکثر	217	50	583	55	1.8	160
25-50 x8	حداقل	185	35	248	49.4	2.4	55	60-50 x11	حداقل	180	40	440	53	1.8	110
25-50 x9	حداکثر	217	40	391.5	51.4	2.4	110	60-50 x12	حداکثر	217	50	636	55	1.8	185
25-50 x9	حداقل	185	35	279	49.4	2.4	75	60-50 x12	حداقل	180	40	480	53	1.8	110
25-50 x10	حداکثر	217	40	435	51.4	2.4	110	60-50 x13	حداکثر	217	50	689	55	1.8	200
25-50 x10	حداقل	185	35	310	49.4	2.4	75	60-50 x13	حداقل	180	40	520	53	1.8	132
25-50 x11	حداکثر	217	40	478.5	51.4	2.4	132	60-50 x14	حداکثر	217	50	742	55	1.8	220
25-50 x11	حداقل	185	35	341	49.4	2.4	75	60-50 x14	حداقل	180	40	560	53	1.8	132
25-50 x12	حداکثر	217	40	522	51.4	2.4	132	100-70 x3	حداکثر	254	103.3	214.8	68	2.9	110
25-50 x12	حداقل	185	35	372	49.4	2.4	90	100-70 x3	حداقل	216	80	159	65	2.9	75
25-50 x13	حداکثر	217	40	565.5	51.4	2.4	160	100-70 x4	حداکثر	254	103.3	286.4	68	2.9	160
25-50 x13	حداقل	185	35	403	49.4	2.4	90	100-70 x4	حداقل	216	80	212	65	2.9	90
25-50 x14	حداکثر	217	40	609	51.4	2.4	160	100-70 x5	حداکثر	254	103.3	358	68	2.9	185
25-50 x14	حداقل	185	35	434	49.4	2.4	110	100-70 x5	حداقل	216	80	265	65	2.9	110
60-50 x3	حداکثر	217	50	159	55	1.8	55	100-70 x6	حداکثر	254	103.3	429.6	68	2.9	220
60-50 x3	حداقل	180	40	120	53	1.8	30	100-70 x6	حداقل	216	80	318	65	2.9	132
60-50 x4	حداکثر	217	50	212	55	1.8	75	100-70 x7	حداکثر	254	103.3	501.2	68	2.9	250
60-50 x4	حداقل	180	40	160	53	1.8	45	100-70 x7	حداقل	216	80	371	65	2.9	160
60-50 x5	حداکثر	217	50	265	55	1.8	75	100-70 x8	حداکثر	254	103.3	572.8	68	2.9	280
60-50 x5	حداقل	180	40	200	53	1.8	55	100-70 x8	حداقل	216	80	424	65	2.9	185

حالت پمپ	قطر LMPeller mm		میزان جریان (m³/h)	سر (م)	عارضه (٪)	NPSH (م)	نیروی حرکتی r = 1 (kW)	مدل پمپ	قطر مپلر MM		میزان جریان (m³/h)	سر (م)	eff (٪)	NPSH (M)	نیروی حرکتی r = 1 (kW)
100-70 x9	حداکثر	254	103.3	644.4	65	2.9	315	300-180 x5	حداکثر	385	300	939	72.2	4.346	1250
100-70 x9	حداقل	216	80	477	63	2.9	185	300-180 x5	حداقل	328	230	710	70.2	4.346	710
100-70 x10	حداکثر	254	103.3	716	65	2.9	355	300-180 x6	حداکثر	385	300	1127	72.2	4.346	1600
100-70 x10	حداقل	216	80	530	63	2.9	220	300-180 x6	حداقل	328	230	852	70.2	4.346	900
100-70 x11	حداکثر	254	103.3	787.6	65	2.9	400	450-150 x3	حداکثر	380	443	480	78	5.8	900
100-70 x11	حداقل	216	80	583	63	2.9	250	450-150 x3	حداقل	320	340	336	76	5.8	500
100-70 x12	حداکثر	254	103.3	859.2	65	2.9	450	450-150 x4	حداکثر	380	443	640	78	5.8	1120
100-70 x12	حداقل	216	80	636	63	2.9	250	450-150 x4	حداقل	320	340	448	76	5.8	630
180-100 x3	حداکثر	312	180	330	68	3.43	280	450-150 x5	حداکثر	380	443	800	78	5.8	1400
180-100 x3	حداقل	265	153	237	66	3.43	185	450-150 x5	حداقل	320	340	560	76	5.8	800
180-100 x4	حداکثر	312	180	440	68	3.43	355	450-150 x6	حداکثر	380	443	960	78	5.8	1800
180-100 x4	حداقل	265	153	316	66	3.43	220	450-150 x6	حداقل	320	340	672	76	5.8	1000
180-100 x5	حداکثر	312	180	550	68	3.43	450	650-150 x3	حداکثر	380	610	477.9	78	6.2	1120
180-100 x5	حداقل	265	153	395	66	3.43	280	650-150 x3	حداقل	320	440	324	76	6.2	630
180-100 x6	حداکثر	312	180	660	68	3.43	560	650-150 x4	حداکثر	380	610	637.2	78	6.2	1600
180-100 x6	حداقل	265	153	474	66	3.43	355	650-150 x4	حداقل	320	440	432	76	6.2	800
180-100 x7	حداکثر	312	180	770	68	3.43	630	650-150 x5	حداکثر	380	610	796.5	78	6.2	2000
180-100 x7	حداقل	265	153	553	66	3.43	400	650-150 x5	حداقل	320	440	540	76	6.2	1000
180-100 x8	حداکثر	312	180	880	68	3.43	710	650-150 x6	حداکثر	380	610	955.8	78	6.2	2240
180-100 x8	حداقل	265	153	632	66	3.43	450	650-150 x6	حداقل	320	440	648	76	6.2	1250
180-100 x9	حداکثر	312	180	990	68	3.43	800	800-180 x3	حداکثر	415	800	570	80	8	1800
180-100 x9	حداقل	265	153	711	66	3.43	500	800-180 x3	حداقل	353	660	366	78	8	1000
180-100 x10	حداکثر	312	180	1100	68	3.43	900	800-180 x4	حداکثر	415	800	760	80	8	2500
180-100 x10	حداقل	265	153	790	66	3.43	560	800-180 x4	حداقل	353	660	488	78	8	1250
300-180 x3	حداکثر	385	300	563.4	72.2	4.346	710	800-180 x5	حداکثر	415	800	950	80	8	3150
300-180 x3	حداقل	328	230	426	70.2	4.346	450	800-180 x5	حداقل	353	660	610	78	8	1600
300-180 x4	حداکثر	385	300	751.2	72.2	4.346	1000
300-180 x4	حداقل	328	230	568	70.2	4.346	560

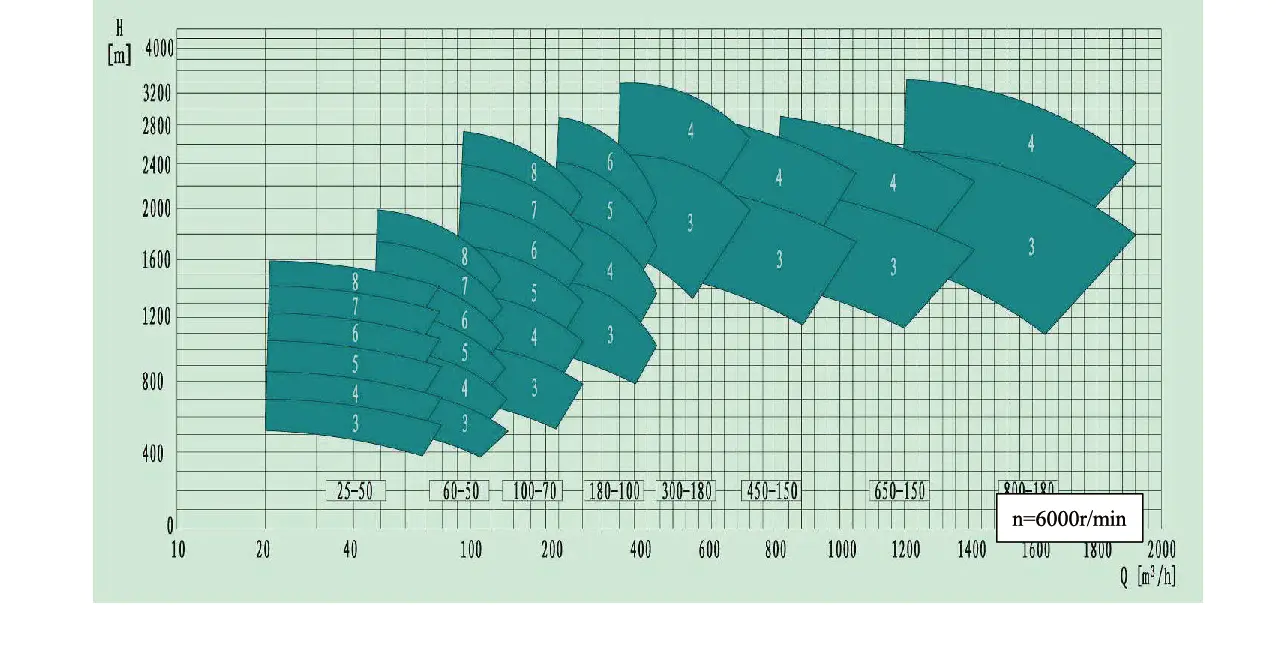

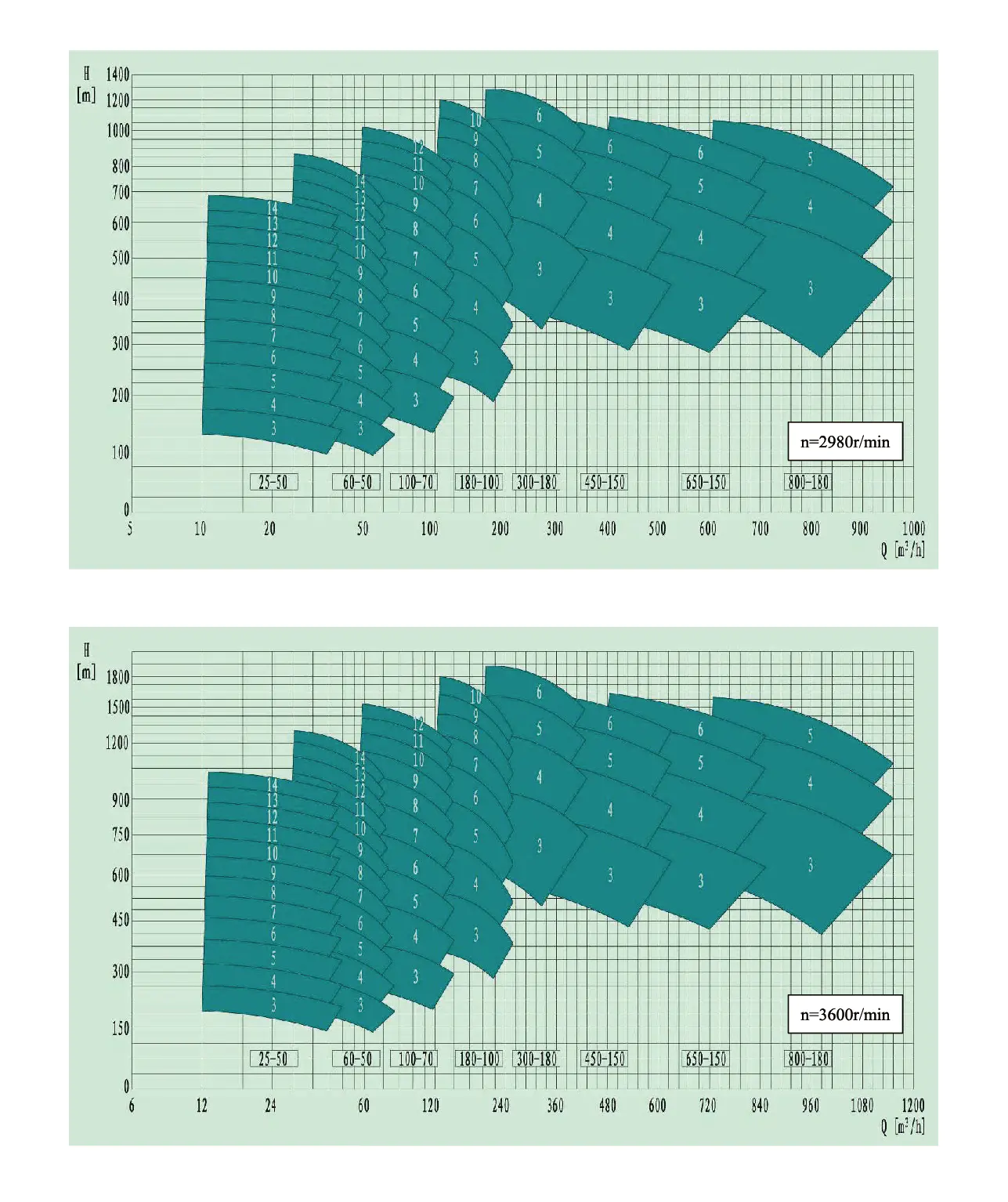

نمودارهای طیف نوع

Api Between Bearing Type Multistage Centrifugal Pumps
