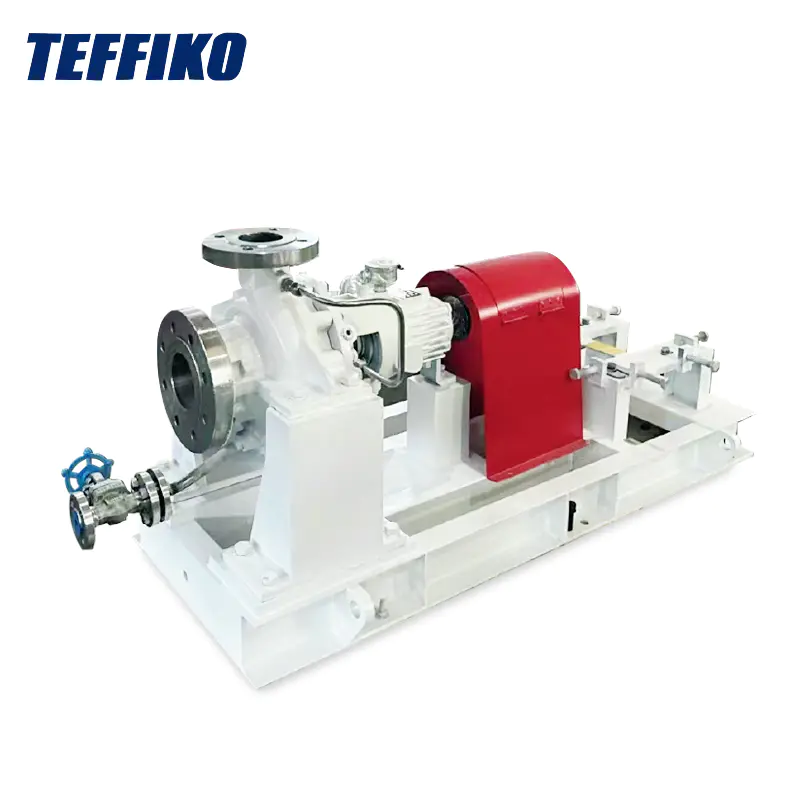

پمپ گریز از مرکز افقی API OH2 Overhung از نوع جدیدی از محصولات طراحی و ساخته شده توسط Teffiko است. این ساختار افقی ، تک مرحله ای ، تک - مکش و شعاعی جزئی است. این ماده می تواند مایعات مختلفی را با دمای زیاد یا پایین ، خاصیت خنثی یا خورنده مانند اسیدهای معدنی و آلی مانند اسید نیتریک ، اسید سولفوریک ، اسید هیدروکلریک و اسید فسفریک منتقل کند. این کشور عمدتاً در صنعت پالایش ، صنعت پتروشیمی ، صنعت پردازش زغال سنگ ، صنعت کاغذ و پالپ ، صنعت قند ، صنعت گرمایش و آبرسانی و غیره مورد استفاده قرار می گیرد.

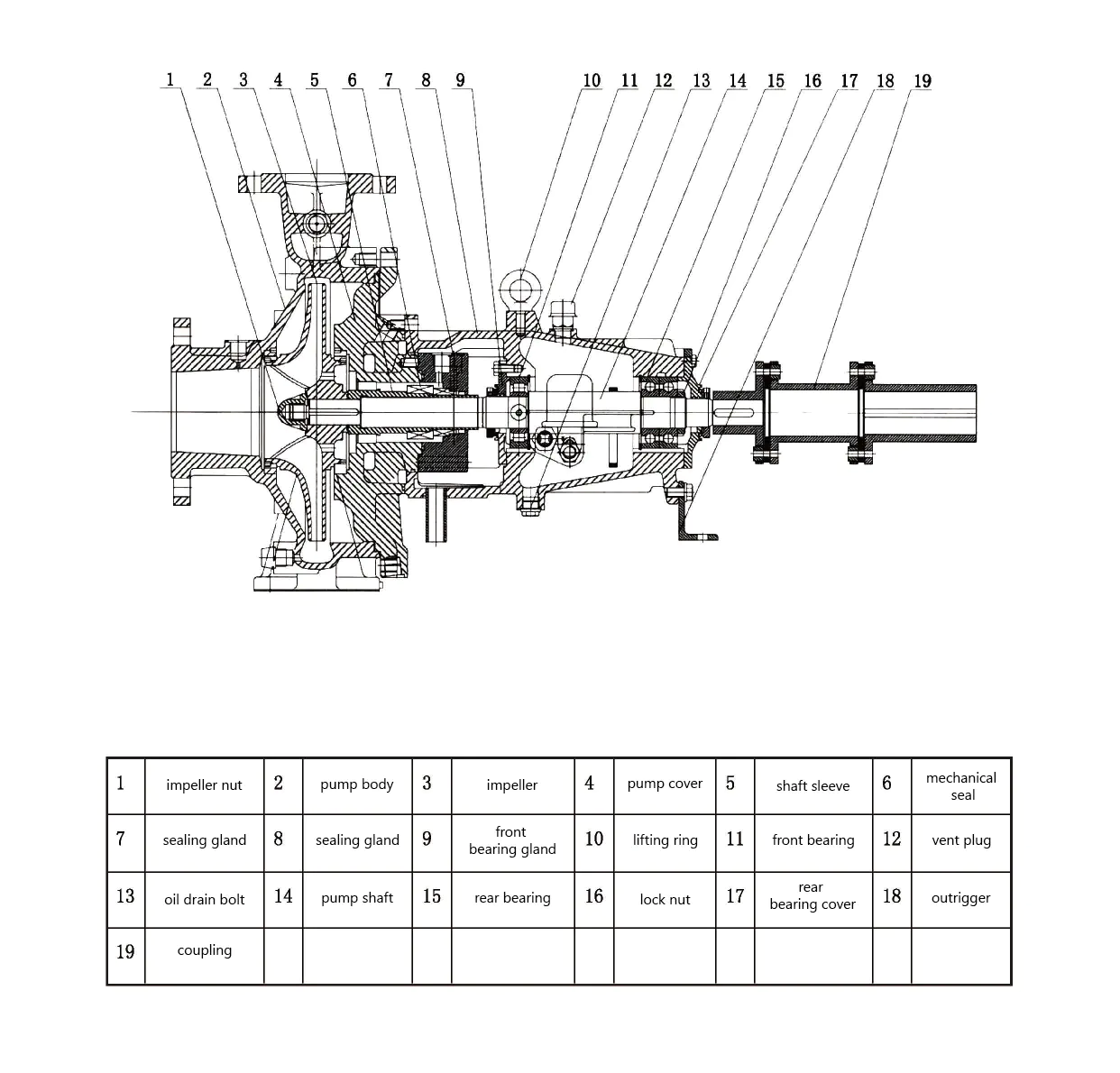

نمودار T2EP پمپ گریز از مرکز
قسمتهای کاربردی
redustress صنعت پتروشیمی
● پالایشگاه ها: در فرآیندی مانند تقطیر روغن خام ، ترک خوردگی کاتالیزوری و پالایش ، پمپ های فرآیند شیمیایی برای انتقال روغن خام ، محصولات میانی ، روغن تصفیه شده و مواد شیمیایی مختلف استفاده می شود.
● صنعت پتروشیمی: در طول تولید مواد اولیه شیمیایی اساسی مانند اتیلن و پروپیلن و همچنین در تولید پلیمر و سنتز محصولات خوب - شیمیایی ، این پمپ ها برای انتقال مواد اولیه واکنش ، واسطه ها و محصولات استفاده می شوند. به عنوان مثال ، آنها ترکیبات ارگانیک مانند بنزن ، تولوئن و زایلن را حمل می کنند.
indrustry صنعت پردازش ذغال سنگ ： در فرآیندهای شامل زغال سنگ - به - مایع ، ذغال سنگ - به - گاز و زغال سنگ - به - متانول ، این پمپ ها می توانند رسانه هایی مانند دوغاب زغال سنگ ، سینگا و متانول را حمل کنند.
industry صنعت قدرت
● نیروگاه ها: از پمپ های فرآیند برای حمل و نقل آرایش دیگ بخار ، آب میعانات و آب خنک کننده در گردش استفاده می شود. همچنین می توان از آنها برای انتقال محلول های اسید و پایه در فرآیندهای جداسازی و انسداد استفاده کرد.
● صنعت کاغذ و پالپ
any انتقال مواد اولیه: از پمپ ها برای انتقال پالپ استفاده می شود ، که ترکیبی از مواد اولیه Papermaking مانند تراشه های چوبی ، تراشه های بامبو و نی های آب ، از حیاط ذخیره سازی گرفته تا تجهیزات پخت و پز یا خمیر در کارگاه خمیر است و از تأمین پایدار مواد اولیه اطمینان حاصل می کند.
anny انتقال پالپ: از پمپ ها برای انتقال خمیر واجد شرایط ، که از طریق فرآیندهای پالپ و غربالگری عبور کرده است ، از مخزن پالپ تا جعبه دستگاه کاغذ استفاده می شود. این امر باعث می شود تا در حین تشکیل کاغذ و مقدار و ضخامت پالپ یکنواخت ، پالپ را تأمین کند.
شرایط عملیاتی
● سرعت جریان: 3 - 2600 متر مربع در ساعت
● سر: 4 - 250 متر
● فشار: حداکثر 5.0 MPa
● دما: -20 درجه سانتیگراد - 450 درجه سانتیگراد
● سرعت چرخش: 2950 دور در دقیقه در دقیقه ، 1450 دور در دقیقه در دقیقه
نمودار پارامتر عملکرد
| مدل | مگسلر | سرعت امتیاز پمپ n = 2900r/دقیقه | سرعت امتیاز پمپ n = 1450r/min | ||||||||||
| qm³/h | ح (م) | n ٪ | NPSHM | y = 1.00 | qm³/h | ح (م) | n ٪ | NPSHM | y = 1.00 | ||||
| قدرت موتور و مدل KW | قدرت و حالت موتور | ||||||||||||
| kW | |||||||||||||
| 25-200 | A | 11.5 | 49 | 42 | 1.5 | 5.5 | Y132S1-2 | 5.8 | 12 | 36 | 0.6 | 1.1 | Y9OS-4 |
| B | 10.5 | 42 | 4 | y112m-2 | 5.4 | 11 | |||||||
| C | 9 | 36 | 3 | y100l-2 | 4.6 | 8.5 | |||||||
| D | 7.5 | 28 | 2.2 | Y90L-12 | 4 | 6.5 | |||||||
| E | 5.5 | 16 | 1.5 | y90s-2 | 3 | 4 | |||||||
| 25-250 | A | 10.5 | 80 | 28 | 1.2 | 11 | y160m1-2 | 7.5 | 18 | 23 | 1 | 2.2 | Y100L1-4 |
| B | 9.7 | 68 | 7.5 | Y132S2-2 | 7 | 16 | 2.2 | Y100L1-4 | |||||
| C | 9 | 50 | 5.5 | Y132S1-2 | 6.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| D | 8.5 | 30 | 4 | y112m-2 | 6 | 6.5 | 1.1 | y90s-4 | |||||
| E | |||||||||||||
| 25-315 | A | 18.5 | 130 | 28 | 1.2 | 30 | y200l1-2 | 9.5 | 32 | 25 | 0.7 | 5.5 | Y132S-4 |
| B | 17.5 | 115 | 30 | y200l1-2 | 8.7 | 29 | 4.0 | Y112m-4 | |||||
| C | 16 | 100 | 22 | y180m-2 | 7.5 | 25 | 3.0 | Y100L2-4 | |||||
| D | 14 | 90 | 18.5 | Y160L1-2 | 7 | 22 | 3.0 | Y100L2-4 | |||||
| E | 13 | 80 | 18.5 | T160L1-2 | 6.8 | 20 | 3.0 | Y100L2-4 | |||||
| F | 11.5 | 67 | 15 | y160m2-2 | 6 | 16 | 2.2 | Y100L1-4 | |||||
| 40-160 | A | 2b | 33 | 62 | 3 | 5.5 | Y132S1-2 | 14 | 8 | 59 | 0.8 | 1.1 | y90s-4 |
| B | 25.6 | 29 | 4 | y112m-2 | 13 | 7 | |||||||
| C | 22 | 22 | 2.2 | y90l-2 | 11 | 5.5 | |||||||
| D | 20 | 16 | 9.5 | 4.5 | |||||||||
| 40-200 | A | 29 | 53 | 58 | 2.2 | 11 | y160m1-2 | 14.5 | 13 | 55 | 0.8 | 1.5 | y90l-2 |
| B | 26 | 47 | 7.5 | Y132922 | 13 | 11.5 | 1.1 | y90s-4 | |||||
| C | 22 | 39 | 5.5 | Y132S1-2 | 11.5 | 9 | |||||||
| D | 18 | 20 | 4 | Y112H-2 | 9.5 | 7 | 1.1 | y90s-4 | |||||
| 40-250 | A | 32 | 78 | 53 | 2.5 | 18.5 | y160l-2 | 16 | 19.5 | 49.5 | 0.8 | 3 | Y100L24 |
| B | 30 | 72 | 15 | y160m2-2 | 15 | 18 | 2.2 | Y100L1-4 | |||||
| C | 24 | 60 | 11 | y160m12 | 12.5 | 14 | 1.5 | y90l.4 | |||||
| D | 21 | 47 | 7.5 | Y132S2-2 | 10.5 | 1 | 1.1 | y908-4 | |||||
| 40-315 | A | 42 | 115 | 46 | 1.3 | 37 | y200l2-2 | 21 | 29 | 42 | 0.5 | 5.5 | y132s 4 |
| B | 40 | 107 | 30 | y200l1-2 | 20 | 26.5 | |||||||
| C | 34 | 81 | 22 | y180m-2 | 17.5 | 20 | 4 | Y112m-4 | |||||
| D | 25 | 61 | 15 | y160nm2-2 | 15 | 15 | 3 | Y100L2-4 | |||||
| 50-160 | A | 50 | 34 | 71 | 2.1 | 11 | T160M1-2 | 25 | 8.4 | 69 | 0.b | 1.5 | Y90L-4 |
| B | 45 | 29 | 7.5 | Y132S2-2 | 22.5 | 7 | |||||||
| C | 38 | 22 | 5.5 | Y132S1-2 | 19 | 5.5 | 1.1 | y90s-4 | |||||
| D | 31 | 17 | 3 | y100l-2 | 16.5 | 4 | |||||||
| 50-200 | A | 62 | 52 | 68 | 2.6 | 18.5 | y160l-2 | 31 | 13 | 65.5 | 0.7 | 3 | Y100L2-4 |
| B | 56 | 46 | 15 | y160n2-2 | 28.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| C | 49 | 37 | 11 | y160n1-2 | 25 | 1.5 | Y90L-4 | ||||||
| D | 43 | 28 | 7.5 | Y13292-2 | 22 | 7 | 1.1 | y903-4 | |||||
| 50-250 | A | 70 | 82 | 65 | 2.4 | 30 | y200l1-2 | 35 | 20 | 62.5 | 0.7 | 4 | Y112m-4 |
| B | 33 | 18.5 | |||||||||||
| C | 60 | 60 | 22 | t180m-2 | 30 | 15 | 3 | Y100L2-4 | |||||
| D | 50 | 45 | 15 | y160m2-2 | 26 | 11 | 2.2 | Y100L1-4 | |||||
| 50-315 | A | 87 | 115 | 56 | 2.1 | 55 | T250H-2 | 44 | 28 | 53 | 0.5 | 11 | y160m-4 |
| B | 80 | 100 | 45 | y223m-2 | 40 | 24 | 7.5 | y132m-4 | |||||
| C | 70 | 78 | 30 | Y2001.12 | 35 | 19 | 5.5 | y132s 4 | |||||
| D | 57 | 57 | 22 | y180h 2 | 30 | 14 | 3 | Y100L24 | |||||
| 50-400 | A | 82 | 194 | 48 | 2 | 110 | 7315s-2 | 41 | 48 | 45 | 0.5 | 15 | Y160L-4 |
| B | 7b | 175 | 90 | T28OH 2 | 39 | 43 | |||||||
| C | 70 | 140 | 75 | y280s-2 | 35 | 34 | 11 | y160m-4 | |||||
| D | 60 | 102 | 45 | y223m-2 | 30 | 25 | 7.5 | y132m-4 | |||||
