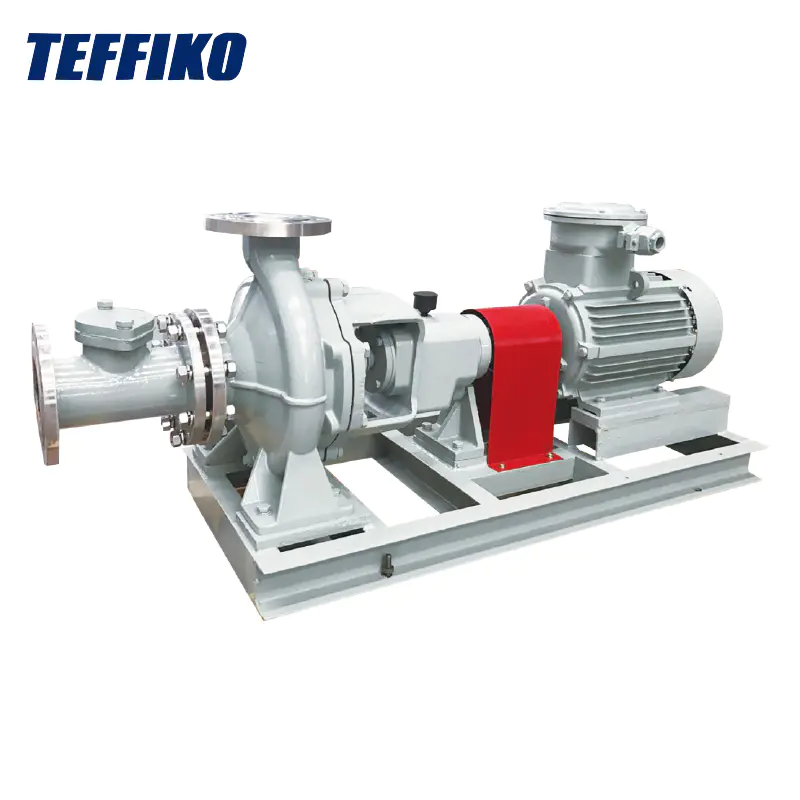

به عنوان یک پمپ های گریز از مرکز افقی API OH1 برای دوغاب گرفتگی ، دارای طرح های منحصر به فردی در اجزای کلیدی است. پروانه یک ساختار کانال بزرگ را با گذرگاه های گسترده و صاف و تیغه های بهینه بهینه سازی شده اتخاذ می کند ، که خطر گرفتگی دوغاب را به شدت کاهش می دهد و باعث افزایش چشمگیر کارایی انتقال می شود. بدنه پمپ از مواد مقاوم در برابر سایش و مقاوم در برابر خوردگی ساخته شده است ، دارای یک فضای داخلی جمع و جور و یک طرح عبور جریان معقول برای اطمینان از تغذیه و تخلیه صاف است. مهر و موم شافت به دو شکل موجود است: مهر و موم مکانیکی و مهر و موم بسته بندی. این عملکرد آب بندی عالی دارد و عمر خدمات تجهیزات را به طور مؤثر گسترش می دهد.

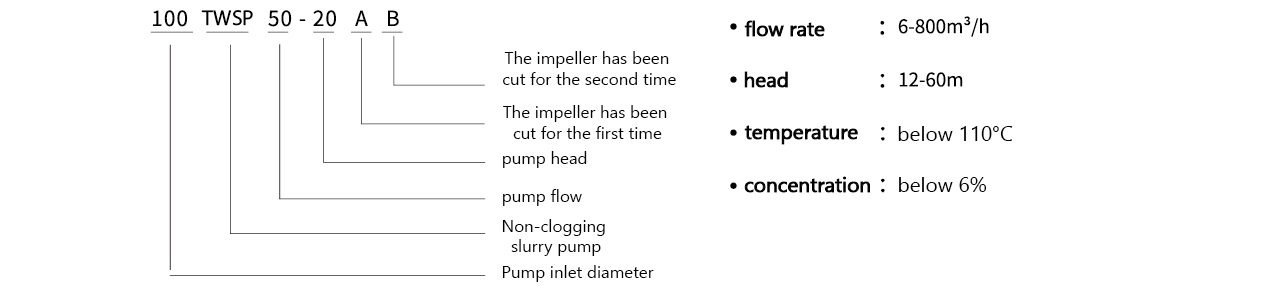

اهمیت مدل و شرایط عملیاتی
زمینه های برنامه TWSP
1. صنایع شیمیایی: از آن برای انتقال دوغاب های مختلف مواد شیمیایی ، تخلیه مواد از کتری های واکنش و کمبودهای لجن در تصفیه فاضلاب استفاده می شود. مواد خوردگی - مقاوم در برابر مواد و عملکرد غیر مسدود کننده TWSP غیر مسدود کردن پمپ گریز از مرکز می تواند پیشرفت صاف تولید را تضمین کند.
2. صنعت papermaking: این ماده به طور عمده در فرآیندی مانند حمل و نقل پالپ و حمل و نقل دوغاب تصفیه کاغذ استفاده می شود. دوغاب در فرآیند paperming حاوی مقدار زیادی الیاف است که به راحتی می تواند باعث گرفتگی پمپ شود. پروانه کانال بزرگ و طراحی ساختار ویژه پمپ دوغاب غیر بسته بندی TWSP ، آن را به یک انتخاب ایده آل برای صنعت papermaking تبدیل می کند.
3 صنعت قدرت: در سیستم حذف خاکستر نیروگاه های حرارتی ، از آن برای حمل دوغاب خاکستر مگس استفاده می شود. این می تواند عملکرد پایدار سیستم حذف خاکستر را در طی فرآیند تولید برق تضمین کند.

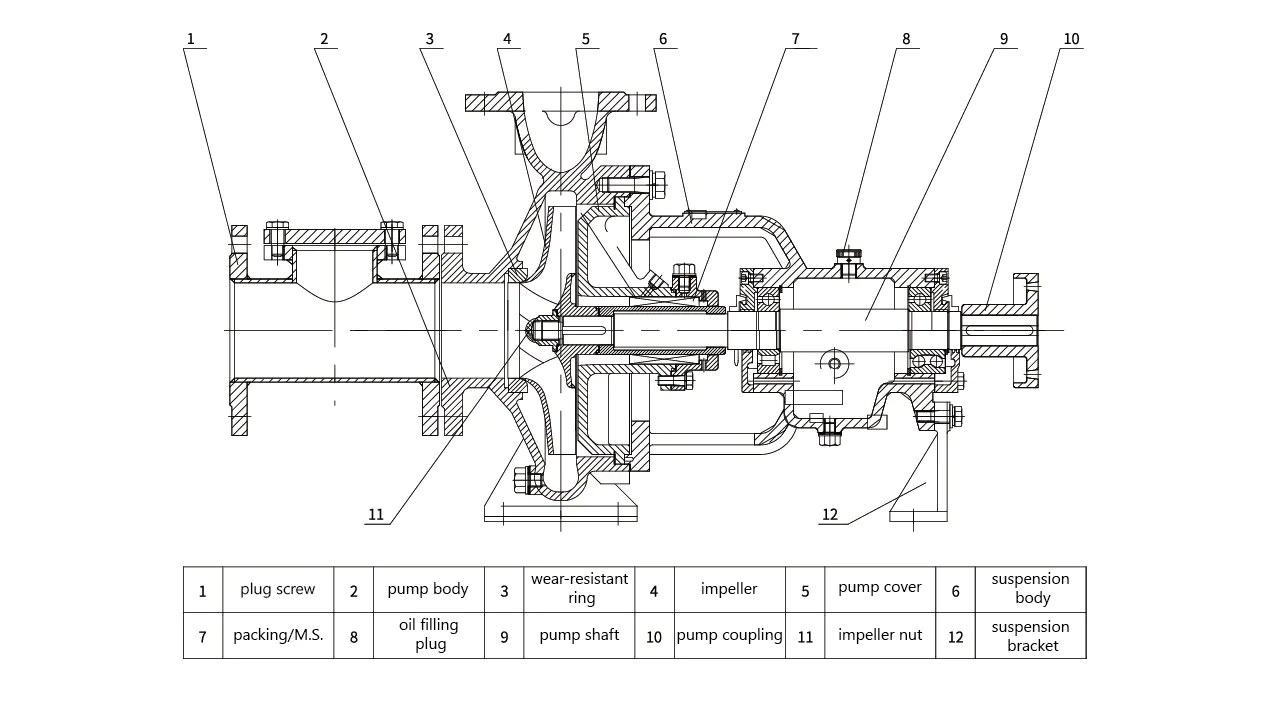

نمودار پمپ گریز از مرکز TWSP
جدول پارامتر عملکرد
| مدل پمپ | (r/min) | (س) | (ح) | تطبیق قدرت kw | |||
| m³/h | l/s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0.97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
