در سیستم طبقه بندی پمپ های گریز از مرکز ، هر دو نوع بین بلبرینگ 3 و نوع بین بلبرینگ 4 به پمپ های سانتریفیوژ مرکز چند مرحله ای ، چند مرحله ای تعلق دارند. اگرچه هر دو تجهیزات انتقال سیال معمولاً در زمینه صنعتی مورد استفاده قرار می گیرند ، اما در طراحی ساختاری ، ویژگی های عملکرد و سناریوهای کاربردی آنها تفاوت های چشمگیری وجود دارد. شفاف سازی این تفاوت ها برای انتخاب تجهیزات ، بهره برداری و نگهداری و بهبود بهره وری تولید صنعتی از اهمیت بالایی برخوردار است.

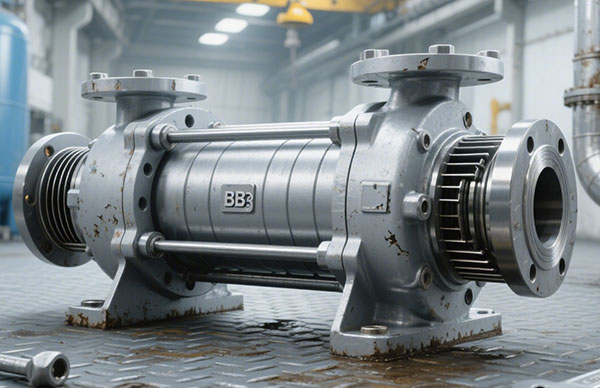

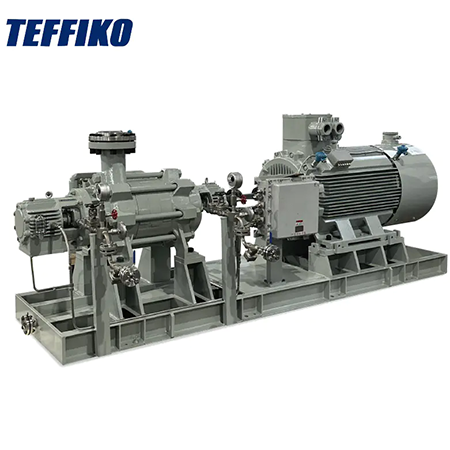

نوع پمپ گریز از مرکز بین پمپ سانتریفیوژ چند مرحله ای بلبرینگ تقسیم شده ، طرح جدا شده ای از روتور و پوشش را اتخاذ می کند. مونتاژ روتور آن را می توان به عنوان یک کل از یک انتهای بدنه پمپ بیرون کشید ، بدون اینکه خط لوله ورودی و خروجی یا ساختار اتصال بین بدنه پمپ و پایه را جدا کند. هنگام انجام تعمیر و نگهداری بر روی اجزای داخلی ، تأثیر کمتری بر سیستم خط لوله اطراف دارد. در مقابل ، نوع پمپ گریز از مرکز BB4 دارای یک ساختار پوشش انتگرال است. برای بیرون کشیدن مونتاژ روتور ، لازم است ابتدا خطوط لوله ورودی و خروجی بدنه پمپ و بخشی از ساختار پوشش را از هم جدا کنیم و در نتیجه یک فرآیند جداسازی کلی و مونتاژ کلی نسبتاً پیچیده باشد.
یاتاقان های نوع پمپ گریز از مرکز بین پمپ سانتریفیوژ چند مرحله ای بلبرینگ تقسیم شده به صورت پشتیبانی دوتایی ترتیب داده می شوند و یاتاقان ها به ترتیب در هر دو انتهای روتور نصب شده اند. این ترتیب می تواند به طور مساوی نیروهای شعاعی و محوری تولید شده در حین کار روتور را تحمل کند. تحت عملکرد طولانی مدت با بار بالا ، روتور از ثبات بالاتر و دامنه لرزش نسبتاً کوچکتر برخوردار است. با این حال ، یاتاقان های پمپ گریز از مرکز از نوع BB4 ، با پشتیبانی متمرکز تک انتهایی طراحی شده اند ، جایی که یاتاقان ها به صورت مرکزی در یک انتهای روتور نصب می شوند. اگرچه توانایی تحمل نیروهای شعاعی را دارد ، اما برای مقابله با نیروهای محوری به سایر ساختارهای کمکی متکی است و مقاومت کلی بار آن کمی ضعیف تر از نوع BB3 است.
نوع پمپ گریز از مرکز BB3 مجهز به یک سیستم مهر و موم مکانیکی دوتایی است. مونتاژ مهر و موم شامل دو مجموعه صورت آب بندی است که از طریق اثر آب بندی مضاعف نشت مایعات را مسدود می کند. در عین حال ، یک مایع جداسازی را می توان در حفره مهر و موم وارد کرد ، که نه تنها مونتاژ مهر و موم را خنک می کند بلکه باعث افزایش اثر آب بندی می شود. این مناسب برای انتقال محیط مایعات بی ثبات ، سمی یا خورنده است. نوع پمپ گریز از مرکز BB4 بیشتر یک ساختار مهر و موم مکانیکی واحد را اتخاذ می کند ، که تنها از طریق یک مجموعه از چهره های آب بندی به آب بندی می رسد. این ساختار نسبتاً ساده و هزینه نگهداری کم است و آن را برای انتقال رسانه های معمولی غیر مصرفی و غیر فرار مناسب تر می کند.
با توجه به تعداد زیادی از مؤلفه ها در ساختار مهر و موم مکانیکی دوتایی از پمپ گریز از مرکز نوع BB3 ، قطعات بیشتری باید در طول نگهداری مهر و موم جدا شوند ، که به مهارت های عملکرد حرفه ای بالایی از پرسنل نگهداری نیاز دارد و منجر به یک چرخه نگهداری نسبتاً طولانی می شود. ساختار مهر و موم مکانیکی منفرد از نوع پمپ گریز از مرکز تک - پوشش چند مرحله ای تقسیم شده بین یاتاقان پمپ گریز از مرکز ساده است. در حین نگهداری ، فقط تعداد کمی از قطعات مهر و موم هسته باید جایگزین شوند ، با یک فرآیند کار ساده ، راندمان نگهداری بالاتر و پایین آمدن هزینه های کار و نگهداری روزانه.
بر اساس طراحی ساختاری پایدار و سیستم آب بندی کارآمد ، نوع پمپ گریز از مرکز BB3 برای صنایع مانند صنایع شیمیایی پتروشیمی و ریز مناسب تر است. از این ماده برای انتقال محیط ویسکوزیته ، خورنده یا سیال بالا حاوی مقدار کمی ناخالصی استفاده می شود. به خصوص در فرآیندهای تولید که نیاز به عملکرد مداوم طولانی مدت دارند و نیازهای بسیار بالایی برای قابلیت اطمینان تجهیزات و عملکرد آب بندی دارند ، می تواند عملکرد بهتری داشته باشد.
با ساختار ساده و هزینه نگهداری کم ، نوع پمپ گریز از مرکز BB4 به طور گسترده ای در سناریوهایی مانند آبرسانی شهرداری ، آبیاری کشاورزی و انتقال آب در گردش صنعتی معمولی مورد استفاده قرار می گیرد. این ماده عمدتاً برای انتقال محیط مایع تمیز ، غیر خورنده و کم ویسکوزیته استفاده می شود. در سناریوهایی که الزامات مربوط به عملکرد تجهیزات نسبتاً متوسط است و تأکید بر راحتی عملکرد و نگهداری و کنترل هزینه است ، از نظر مقرون به صرفه بودن بالایی دارد.
خلاصهتفاوت بین نوع پمپ گریز از مرکز BB3 و نوع BB4 عمدتا در پیچیدگی طراحی ساختاری ، قابلیت اطمینان سیستم های آب بندی و ویژگی سناریوهای کاربردی است. شرکت ها باید در انتخاب مدل ها ، ویژگی های رسانه های منتقل شده خود ، شرایط تولید تولید و بودجه هزینه عملکرد و نگهداری را به طور جامع در نظر بگیرند. به عنوان یک شرکت حرفه ای با تمرکز بر تحقیق و توسعه و تولید پمپ های گریز از مرکز ،تیفیکودرک عمیقی از خصوصیات فنی و نیازهای صنعت این دو نوع پمپ دارد. نوع پمپ گریز از مرکز BB3 ارائه شده توسطتیفیکوبه شدت از استانداردهای آب بندی بالا و پایداری بالا پیروی می کند ، که می تواند نیازهای انتقال سیال صنایع سخت مانند صنعت شیمیایی را برآورده کند. در همان زمان ،تیفیکوهمچنین طراحی ساختاری نوع پمپ گریز از مرکز BB4 را برای سناریوهای انتقال مایع معمولی بهینه کرده و ضمن اطمینان از عملکرد اساسی ، دشواری و هزینه عملکرد و نگهداری را کاهش می دهد ، تا بتواند راه حل های انتقال مایعات سازگار را در صنایع مختلف فراهم کند.
