پمپ های گریز از مرکز افقی در مقابل عمودی: راهنمای انتخاب نهایی صنعتی

پمپ های گریز از مرکزتجهیزات اصلی برای انتقال سیال در صنایع مختلف هستند که نقشی اساسی از تصفیه آب شهری گرفته تا استخراج نفت و گاز دارند. با این حال، انتخاب بین پمپ های گریز از مرکز افقی و عمودی یک چالش کلیدی در انتخاب است. یک انتخاب درست کارایی را افزایش می دهد و هزینه ها را کاهش می دهد، در حالی که انتخاب اشتباه ممکن است منجر به ناکارآمدی سیستم و تعمیر و نگهداری دست و پا گیر شود. این مقاله منطق انتخاب دو نوع پمپ و اهرم را تجزیه می کندتفیکوانباشت فنی و مزایای محصول در زمینه پمپ گریز از مرکز برای کمک به انتخاب دقیق و جلوگیری از سوء تفاهم.

I. پمپ های گریز از مرکز افقی: پایدار و راحت، مناسب برای عملکرد طولانی مدت

شفت موازی با زمین است، با موتور و پروانه بر روی یک صفحه پایه جهانی افقی نصب شده است که یک "شکل صاف افقی" را ارائه می دهد. مزایای اصلی آن پایداری و سهولت نگهداری است.

مزایا

نصب و تراز ساده، پایداری بالا و لرزش کم؛ نگهداری راحت با تعمیرات اساسی قابل دسترسی بدون برچیدن خطوط لوله. رانندگی انعطاف پذیر، قابل انطباق با انواع واحدهای قدرت، ارائه عملکرد هزینه بالا برای سرمایه گذاری کوتاه مدت.

محدودیت ها

فضای طبقه بزرگ، محدود در سناریوهای فضای محدود. NPSH باید برای جلوگیری از کاویتاسیون در هنگام نصب بالاتر از سطح مایع کنترل شود. مهر و موم ها مستعد نشت هستند و نیاز به نظارت منظم تراز دارند.

II. پمپ های گریز از مرکز عمودی: صرفه جویی در فضا و مقاوم در برابر کاویتاسیون، مناسب برای سناریوهای پیچیده

شفت عمود بر زمین است و موتور در بالای سر پمپ قرار دارد و "شکل باریک عمودی" را ارائه می دهد. مزایای اصلی آن صرفه جویی در فضا و سازگاری با سیالات پیچیده است.

مزایا

حداقل فضای کف، ایده آل برای فضاهای باریک؛ عملیات غوطه وری بدون بتونه کاری در دسترس است، که مقاومت بسیار خوبی در برابر حفره ایجاد می کند. سایش کمتر و خطر نشتی کم، مناسب برای سیالات پیچیده حاوی فوم و دوغاب.

محدودیت ها

تعمیر و نگهداری پیچیده که مستلزم برچیدن قسمت بالایی یا تجهیزات بالابر است که منجر به توقف طولانی مدت می شود. الزامات بالا برای فضای سر عمودی؛ مستعد مشکلات رانش محوری تحت فشار بالا.

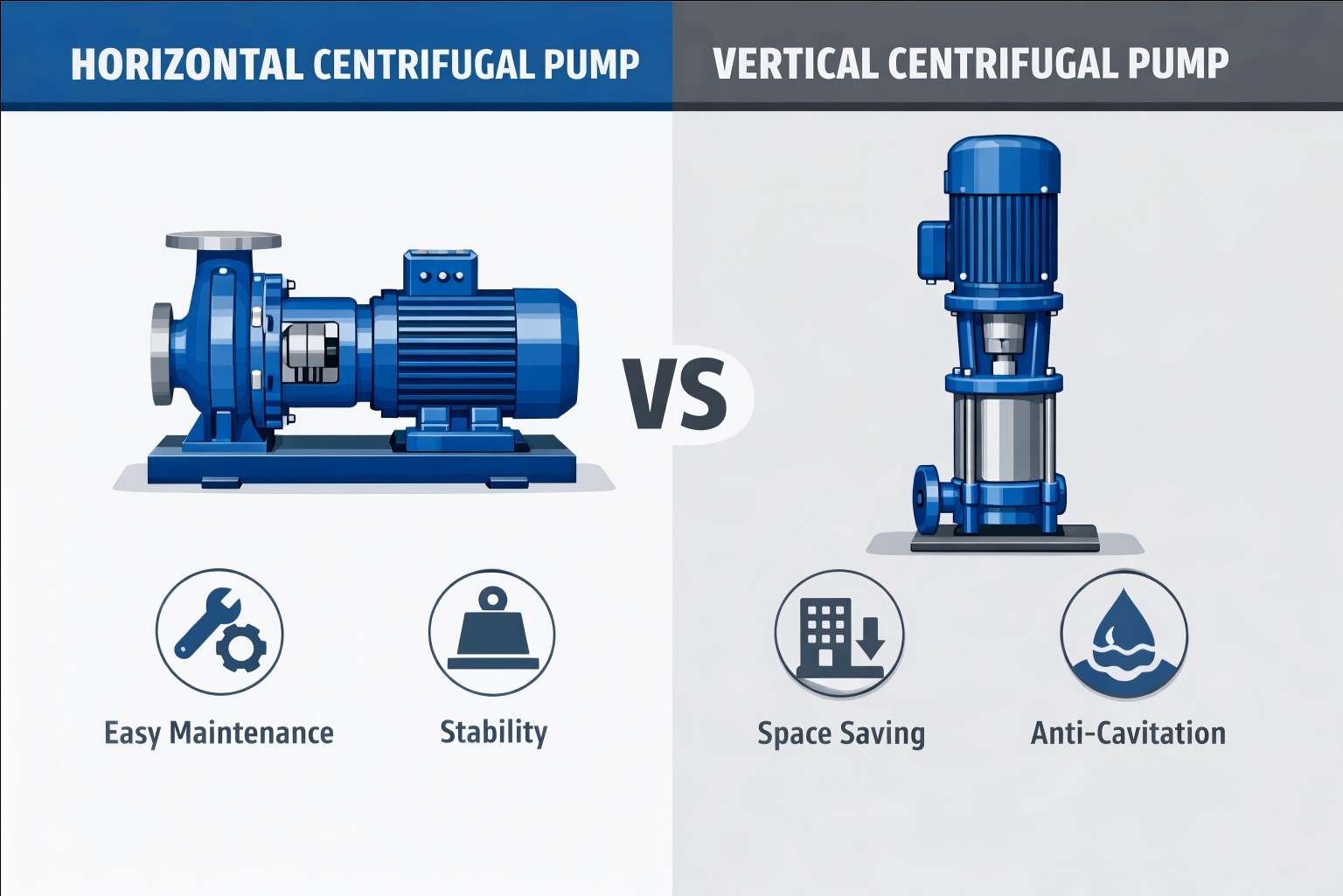

III. داده ها و مقایسه عملی

برای مرجع سریع شما، ما این ماتریس مقایسه اصلی را بر اساس تجربه عملی گردآوری کرده‌ایم:

IV. بحث عمیق در مورد مزایا و معایب

ارزیابی مزایا و معایب بر اساس محیط کار و ویژگی های سیال برای انتخاب پمپ مناسب بسیار مهم است. در زیر تجزیه و تحلیل دقیق تری از مزایا و معایب آنها ارائه شده است:

مزایای پمپ های افقی

• نگهداری آسان:طرح افقی امکان دسترسی آسان به اجزای داخلی را فراهم می کند. به طور معمول، پمپ را می توان بدون برداشتن کل بدنه یا ایجاد مزاحمت در خطوط لوله نگهداری کرد، بنابراین زمان خرابی را تا حد زیادی کاهش داد. این یک عامل حیاتی در صنایعی مانند فرآوری شیمیایی است که در آن عملیات مداوم ضروری است.
• نیروی محرکه همه کاره:این پمپ ها به راحتی می توانند انواع نیروهای محرکه از جمله موتورهای الکتریکی، موتورهای دیزلی و حتی توربین های بخار را در خود جای دهند و انعطاف پذیری را در انتخاب منابع انرژی فراهم کنند.
• مقرون به صرفه بودن:به طور کلی، هزینه های اولیه خرید و نصب کمتر از ساختارهای مخزن پیچیده برخی از پمپ های عمودی است.
• پایداری و لرزش:نصب پمپ بر روی یک پایه افقی مستحکم، پایداری عالی را فراهم می کند، لرزش را به حداقل می رساند و عمر مفید یاتاقان ها و آب بندی ها را افزایش می دهد.

معایب پمپ های افقی

• فضای کف بزرگ:آنها به مقدار قابل توجهی از فضای سایت نیاز دارند، که ممکن است یک محدودیت عمده در تاسیسات محدود فضا مانند سکوهای دریایی یا کارخانه های تولید فشرده ایجاد کند.
• چالش های NPSH:اگر پمپ بالاتر از سطح مایع نصب شده باشد، سر مکش مثبت خالص (NPSH) باید به دقت مدیریت شود تا از ایجاد حفره جلوگیری شود.
• مشکلات مهر و موم:شفت های افقی بیشتر در معرض نشتی از آب بند هستند و نیاز به نظارت مداوم و تنظیم مجدد احتمالی دارند.

مزایای پمپ های عمودی

• طراحی صرفه جویی در فضا:این مزیت اصلی است. ردپای کوچک در ماشین آلات باریک، تاسیسات تصفیه آب و ایستگاه های پمپاژ شهری بسیار ارزشمند است. آنها با استفاده از فضای خالی عمودی فضای گرانبها را ذخیره می کنند.
• عملکرد برتر NPSH:پمپ‌های عمودی، به‌ویژه پمپ‌های توربین عمودی و پمپ‌های سامپ، می‌توانند به طور کامل در سیال غوطه‌ور شوند. این مشکل سر مکش را از بین می برد، حداکثر NPSH را فراهم می کند و تقریباً کاویتاسیون و آسیب های مرتبط با آن را از بین می برد.
• جابجایی سیالات پیچیده:پمپ های عمودی شناور در جابجایی سیالات حباب شده با هوا، فوم یا دوغاب برتری دارند زیرا مایع توسط گرانش به پروانه می رسد. آنها یک انتخاب رایج در تصفیه فاضلاب و معدن هستند.
• کاهش نشتی:در پیکربندی های خطی عمودی، توزیع وزن پمپ معمولاً منجر به سایش آب بندی کمتری نسبت به پمپ های افقی می شود که منجر به نشتی کمتر در طول زمان می شود.

معایب پمپ های عمودی

• نگهداری دشوار:نصب عمودی نگهداری پمپ را دشوارتر می کند. دسترسی به پروانه یا یاتاقان ها معمولاً مستلزم جداسازی بخش های بالایی یا بالا بردن کل پمپ از مخزن یا مخزن است و زمان و هزینه های تعمیر و نگهداری را افزایش می دهد.
• الزامات فضای سر:ضمن صرفه جویی در فضای کف، مقدار قابل توجهی فضای سر عمودی برای نصب، جداسازی و نگهداری مورد نیاز است.
• رانش محوری:با توجه به ساختار عمودی شفت و وزن اجزای دوار، پمپ باید در برابر رانش محوری بیشتری مقاومت کند که به طراحی یاتاقان قوی تر و تخصصی تر نیاز دارد.

نتیجه گیری

انتخاب پمپ های گریز از مرکز نه تنها یک ملاحظات فنی بلکه یک برآورد علمی از هزینه های عملیاتی بلند مدت است. انتخاب ساختار مناسب به معنای مصرف انرژی کمتر، تعمیر و نگهداری کمتر و پایداری بیشتر سیستم است.

اگر مطمئن نیستید که کدام سازه (افقی یا عمودی) برای کاربرد صنعتی شما مناسب تر است، توصیه می شود با یک تیم مهندسی حرفه ای با تجربه مشورت کنید.

با سالها تجربه در صنعت، Teffiko می تواند راه حل های یک مرحله ای از انتخاب و بهینه سازی سیستم تا تعمیر و نگهداری کامل چرخه عمر را بر اساس شرایط کاری واقعی شما ارائه دهد و باعث می شود سیستم سیال شما کارآمدتر و قابل اطمینان تر عمل کند.

بازدید کنیدwww.teffiko.comبرای مشاوره و راه حل های فنی منحصر به فرد.
