محاسبه بالابر مکش هندسی جیوه از aپمپ گریز از مرکزیک روش اصلی در طراحی نصب پمپ است. این به طور مستقیم تعیین می کند که آیا کاویتاسیون رخ می دهد یا خیر، آیا پمپ می تواند آب را به طور پایدار بکشد، و اینکه آیا می تواند برای مدت طولانی کارآمد باشد یا خیر. بسیاری از عیوب مانند خروجی ناکافی آب، صدای بلند و لرزش، آسیب پروانه، و خرابی های مکرر تجهیزات اساساً ناشی از محاسبات اشتباه بالابر مکش هندسی جیوه یا ارتفاع بیش از حد نصب است.

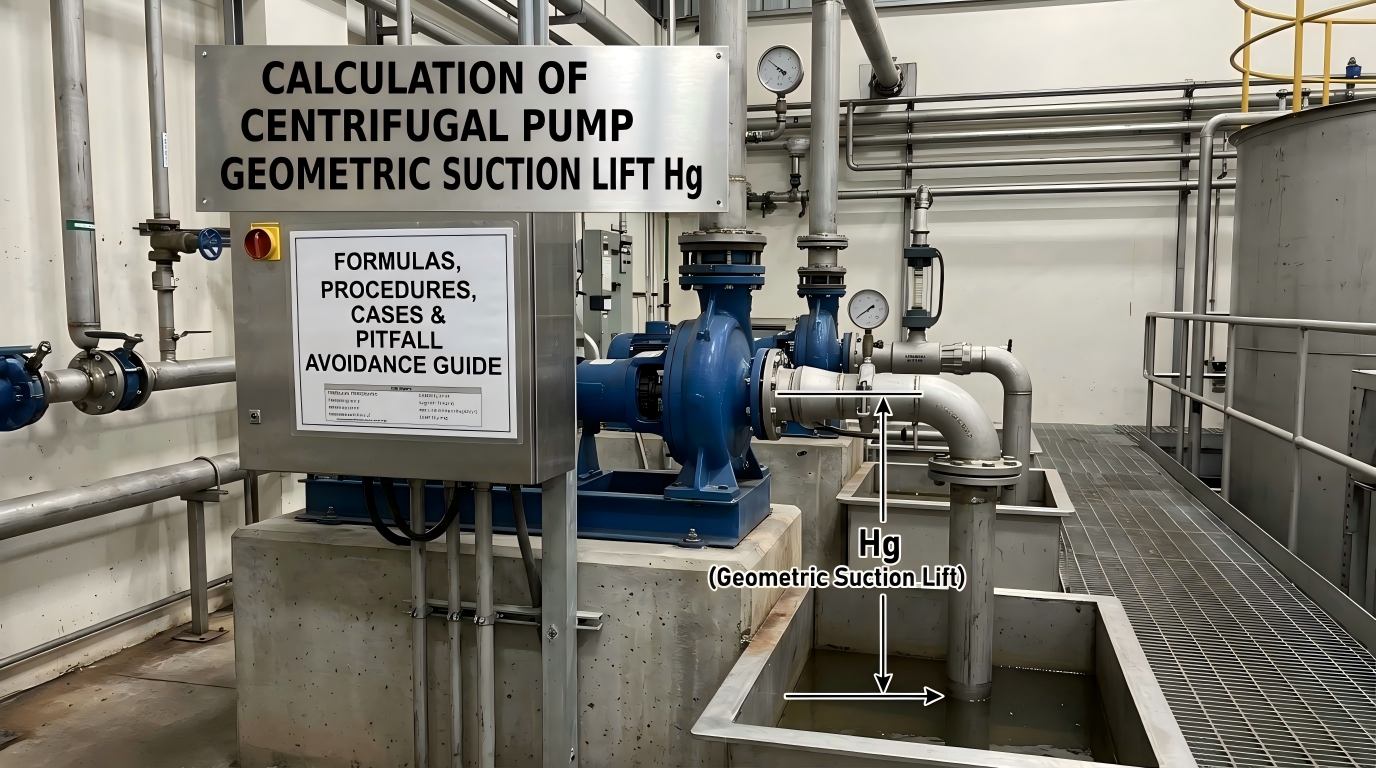

بالابر مکش هندسی جیوه یک پمپ گریز از مرکز به اختلاف ارتفاع عمودی بین خط مرکزی پروانه پمپ و سطح مایع مخزن مکش که بر حسب متر (متر) اندازه گیری می شود، اشاره دارد. این به عنوان یک پارامتر کنترل اصلی برای قضاوت ظرفیت مکش مایع پمپ و جلوگیری از کاویتاسیون عمل می کند.
معیارهای قضاوت نصب صنعتی عمومی:
به طور خلاصه، Hg را نمی توان خودسرانه به عنوان یک بعد نصب تنظیم کرد. باید از طریق محاسبه دقیق و تصحیح شرایط کاری استخراج شود، که به عنوان یک شاخص اجباری برای عملکرد ایمن، طولانی مدت و پایدار پمپ عمل می کند.
محاسبه پمپ جیوه متکی بر دو پارامتر اصلی است که توسط سازندگان پمپ اندازه گیری شده است، که همچنین گیج کننده ترین مفاهیم برای مبتدیان است.
بالابر مکش مجاز Hs به حداکثر درجه خلاء مجاز در فشار ورودی پمپ p1 اشاره دارد که به طور مستقیم ظرفیت مکش مایع پمپ گریز از مرکز را منعکس می کند.
قانون کلیدی: مقدار Hs از محاسبات نظری به دست نمی آید. به طور تجربی توسط سازندگان پمپ اندازه گیری می شود و در کاتالوگ پمپ ها و پلاک های نام برای پرسنل مهندسی ذکر شده است.
شرایط تست استاندارد مشخص شده توسط سازندگان: مقدار استاندارد Hs برای آب تمیز 20 درجه سانتی گراد تحت فشار اتمسفر استاندارد 105×1013/1 پاسکا کالیبره شده است. هنگامی که ارتفاع در محل، دمای آب یا محیط انتقال تغییر کرد، باید تبدیل شرایط کاری انجام شود. اعمال مستقیم پارامترهای کاتالوگ منجر به خطاهای محاسباتی شدید خواهد شد.
سر مکش خالص مثبت Δh که سر مکش خالص مثبت مورد نیاز NPSHr نیز نامیده می شود، بیشتر برای محاسبه ارتفاع نصب پمپ های روغن و پمپ های صنعتی با دقت بالا استفاده می شود. این نشان دهنده درجه خلاء مجاز برای مکش مایع پمپ، یعنی حداکثر ارتفاع مجاز نصب پمپ، با واحد متر است.
مطابق با پارامترهای Hs، NPSHr فهرست شده در کاتالوگ ها با آب تمیز 20 درجه سانتی گراد به عنوان محیط آزمایش می شود. هنگام انتقال روغن، مایعات شیمیایی و سایر رسانه های خاص، اصلاح جداگانه مورد نیاز است.
فرمول برآورد آسانسور مکش ساده برای استفاده مهندسی در محل:
بالابر مکش = ستون آب فشار اتمسفر استاندارد (10.33 متر) - NPSHr Δh مورد نیاز - حاشیه ایمنی (0.5 متر)
فشار اتمسفر استاندارد می تواند ارتفاع خط لوله خلاء 10.33 متر را پشتیبانی کند. حاشیه ایمنی 0.5 متر یک استاندارد صنعتی است که به طور گسترده پذیرفته شده است تا از حفره شدن آنی ناشی از شرایط کاری نوسان جلوگیری شود.
برای مهندسی در محل، فرمول ها به فرمول های محاسبه دقیق و فرمول های تخمین سریع بر اساس نوع تجهیزات و سناریوهای محاسباتی تقسیم می شوند که برای تمام پمپ های آب تمیز، پمپ های روغن و پمپ های شیمیایی قابل اجرا هستند.
جیوه = (Pa - Pv) / ρg - NPSHr - hw
این فرمول برای محاسبات دقیق برای اکثر پمپ های گریز از مرکز اعمال می شود و فرمول ترجیحی برای مؤسسات طراحی و تیم های ساخت و ساز است.
Hg = Hs1 - hw
Hs1 مخفف بالابر مکش مجاز اصلاح شده برای شرایط کاری واقعی است. hw نشان دهنده افت کل سر خط لوله مکش است. این فرمول می تواند به طور مستقیم در زمانی که سرعت سرعت ناچیز است اعمال شود.
جیوه = 10.33 - Δh - 0.5
مناسب برای تأیید سریع در محل، بازرسی تجهیزات و طراحی طرح اولیه برای بهره وری زمان.
تعاریف پارامترها:
مقادیر کاتالوگ Hs ارائه شده توسط سازندگان فقط برای آب تمیز 20 درجه سانتیگراد تحت فشار اتمسفر استاندارد اعمال می شود. زمانی که شرایط کار در محل متفاوت است، تبدیل اجباری است، پیوندی که در آن 90٪ پرسنل مهندسی اشتباه می کنند.
Hs1 = Hs + Ha - 10.33 - Hv + 0.24
تبدیل دو مرحله ای مورد نیاز است:
مرحله 1: مقدار Hs کاتالوگ را با فرمول آب تمیز بالا تصحیح کنید تا Hs1 به دست آید.
مرحله 2: تصحیح ثانویه را بر روی Hs1 بر اساس چگالی، ویسکوزیته و ویژگیهای تبخیر محیط ویژه انجام دهید تا مکش معادل با بالابر مجاز مطابق با محیط بدست آید، سپس نتیجه را با فرمول محاسبه جیوه جایگزین کنید تا از خطاهای تجهیزات ناشی از انحرافات محاسباتی جلوگیری شود.
شرایط داده شده: NPSHr Δh مورد نیاز یک پمپ گریز از مرکز = 4.0 متر، متوسط آب تمیز در شرایط کاری استاندارد است.
فرآیند محاسبه:
بالابر مکش = 10.33 - 4.0 - 0.5 = 5.83 متر
نتیجه گیری: ارتفاع نصب ایمن این پمپ باید کمتر از 5.83 متر باشد.
شرایط داده شده: بالابر مکش مجاز کاتالوگ Hs = 5.7 متر، مقاومت کل خط لوله مکش hw = 1.5 mH2O، فشار اتمسفر محلی = 9.81×104 Pa، سرعت سرعت نادیده گرفته شده است. بالابر مکش هندسی مجاز را به ترتیب برای آب تمیز 20 درجه سانتیگراد و آب گرم 80 درجه سانتیگراد محاسبه کنید.
فشار اتمسفر محلی نزدیک به شرایط تست استاندارد سازنده است، بنابراین نیازی به اصلاح Hs نیست.
جیوه = Hs - hw = 5.7 - 1.5 = 4.2 متر
نتیجه گیری: برای آب تمیز با دمای 20 درجه سانتیگراد، ارتفاع نصب پمپ برای عملکرد ایمن نباید از 4.2 متر تجاوز کند.
اصلاح Hs برای آب با دمای بالا اجباری است. داده های جدول جستجو: فشار بخار اشباع آب 80 درجه سانتی گراد = 47.4 کیلو پاسکال، Hv = 4.83 mH2O. فشار اتمسفر محلی Ha ≈ 10 mH2O.
Hs1 = 5.7 + 10 - 10.33 - 4.83 + 0.24 = 0.78 متر
برای محاسبه ارتفاع نصب، Hs1 تصحیح شده را جایگزین کنید:
جیوه = Hs1 - hw = 0.78 - 1.5 = -0.72 متر
نتیجه گیری اصلی: یک مقدار جیوه منفی به این معنی است که نصب آسانسور مکش در این شرایط کاری با دمای بالا ممنوع است. نصب مکش سیلابی اجباری است. بدنه پمپ باید حداقل 0.72 متر زیر سطح مایع مخزن باشد، در غیر این صورت کاویتاسیون شدید و از دست دادن مکش رخ می دهد.
تسلط بر این عوامل اصلی امکان بهینه سازی سریع طرح های نصب و پیشگیری ریشه ای از خطاهای کاویتاسیون را فراهم می کند:
استفاده مستقیم از پارامترهای Hs و NPSHr کاتالوگ اصلی بدون اصلاح ارتفاع و دمای آب، که منجر به نتایج محاسباتی کاملاً مخدوش می شود.
نادیده گرفتن افت هد خط لوله مکش، تنها با تکیه بر محاسبات تئوری، منجر به ارتفاع بیش از حد نصب واقعی و کاویتاسیون پمپ می شود.
هیچ حاشیه ایمنی محفوظ نیست، نصب در مقدار حد محاسبه شده. کاویتاسیون بلافاصله پس از پوسته پوسته شدن خط لوله یا نوسانات شرایط کاری رخ می دهد.
نصب بالابر مکش اجباری برای محیط های با دمای بالا و برنامه های کاربردی در ارتفاع بالا، با نادیده گرفتن نیاز مکش غرقابی که با مقادیر منفی جیوه نشان داده شده است.
کاربرد مستقیم فرمول آب تمیز در روغن و محیط های شیمیایی بدون اصلاح محیط ثانویه.
جیوه منفی به این معنی است که پمپ نمی تواند مایع را از طریق نصب بالابر مکش بکشد. طرح مکش سیلابی مورد نیاز است، با خط مرکزی ورودی پمپ در زیر سطح مایع مخزن مکش قرار گرفته است تا به طور کامل خطرات بلع هوا و کاویتاسیون را از بین ببرد. این طرح به طور گسترده برای آب با دمای بالا، انتقال مایعات شیمیایی و برنامه های کاربردی در ارتفاع بالا استفاده می شود.
مقادیر کاتالوگ Hs داده های تجربی هستند که فقط برای آب تمیز 20 درجه سانتیگراد تحت فشار اتمسفر استاندارد کالیبره شده اند. هر گونه تغییر در ارتفاع در محل، دمای آب یا محیط انتقال فشار بخار مایع و فشار اتمسفر را تغییر میدهد و تبدیل شرایط کاری را قبل از استفاده از Hs برای محاسبات الزامی میکند.
NPSHr Δh مورد نیاز بزرگتر مربوط به عملکرد ضد حفره ضعیف تر و ارتفاع نصب مجاز کمتر است. یک NPSHr کوچکتر ظرفیت مکش مایع بهتر و ارتفاع مجاز نصب بالاتر را ارائه می دهد.
عدم قطعیت های محل شامل نوسانات دمای آب، مقیاس بندی خط لوله، تغییرات جریان و انحراف فشار است. حاشیه ایمنی رزرو شده 0.5 متری از کاویتاسیون آنی جلوگیری می کند و عملکرد پایدار طولانی مدت تجهیزات را تضمین می کند.
محاسبه بالابر مکش هندسی پمپ گریز از مرکز جیوه بر دو پارامتر اصلی متمرکز می شود: بالابر مکش مجاز Hs و NPSHr Δh مورد نیاز. تخمین سریع برای شرایط کاری استاندارد کار می کند، در حالی که اصلاح دما، ارتفاع و متوسط آب برای سناریوهای غیر استاندارد اجباری است. مقدار مثبت یا منفی جیوه مستقیماً تعیین میکند که آیا نصب آسانسور مکش یا مکش سیلآلود نصب میشود و به عنوان کلیدی برای جلوگیری از حفره شدن پمپ، صدای غیرعادی، خروجی ناکافی آب و آسیب پروانه عمل میکند. برای کاربردهای مهندسی، استفاده مستقیم از پارامترهای کاتالوگ اصلاح نشده و نصب در مقدار حد تئوری اکیداً ممنوع است. محاسبه دقیق با اصلاح شرایط کار در محل و حاشیه ایمنی محفوظ برای تضمین عملکرد کارآمد، پایدار و طولانی مدت پمپ مورد نیاز است.
-
