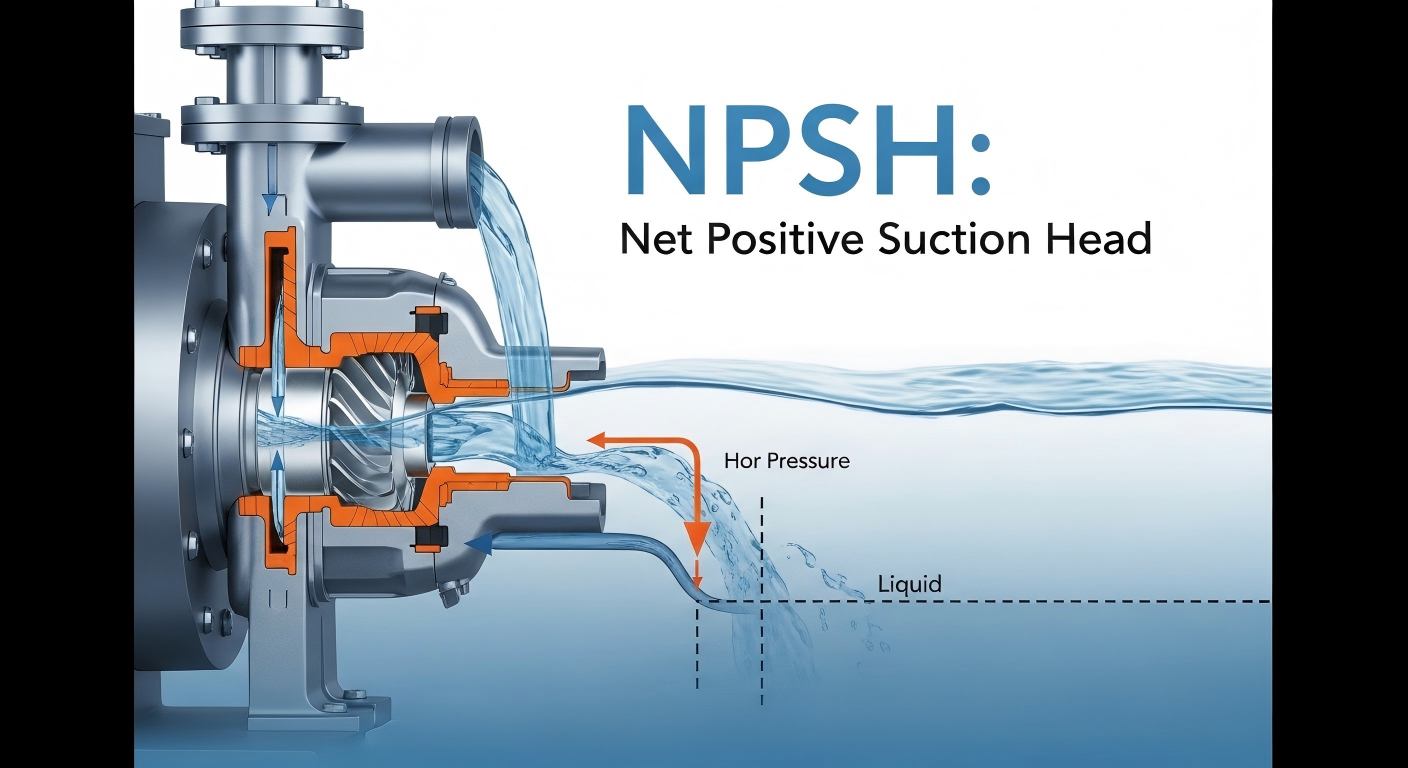

اگر در حال اجرا یا طراحی هستیدپمپ گریز از مرکزسیستم، NPSH (سر مکش مثبت خالص) اصطلاحی است که به سادگی نمی توانید از آن اجتناب کنید. این فقط یک پارامتر فیزیکی نیست، بلکه یک خط تقسیم حیاتی است که تعیین میکند پمپ شما برای چندین دهه بدون مشکل کار میکند یا تنها در چند ماه به دلیل کاویتاسیون از بین میرود.
NPSH به انرژی فشار مازاد موثر در واقع توسط مایع در ورودی یک پمپ گریز از مرکز اشاره دارد. عملکرد اصلی آن غلبه بر مقاومت جریان و جلوگیری از تبخیر مایع است و معمولاً با متر ستون آب (m) یا فوت ستون مایع (ft) اندازه گیری می شود.
هنگامی که یک پمپ گریز از مرکز در حال کار است، یک منطقه کم فشار در ورودی پروانه به دلیل جریان با سرعت بالا سیال تشکیل می شود. اگر فشار در اینجا کمتر از فشار بخار اشباع مایع باشد، مایع فوراً تبخیر می شود و تعداد زیادی حباب بخار تولید می کند. هنگامی که حباب ها همراه با سیال در ناحیه پرفشار پروانه جریان می یابند، به سرعت فرو می ریزند و منفجر می شوند. این پدیده به عنوان کاویتاسیون شناخته می شود - مخرب ترین حالت خرابی پمپ های گریز از مرکز. وجود NPSH برای نگه داشتن خط پایین فشار و جلوگیری از ایجاد کاویتاسیون است.

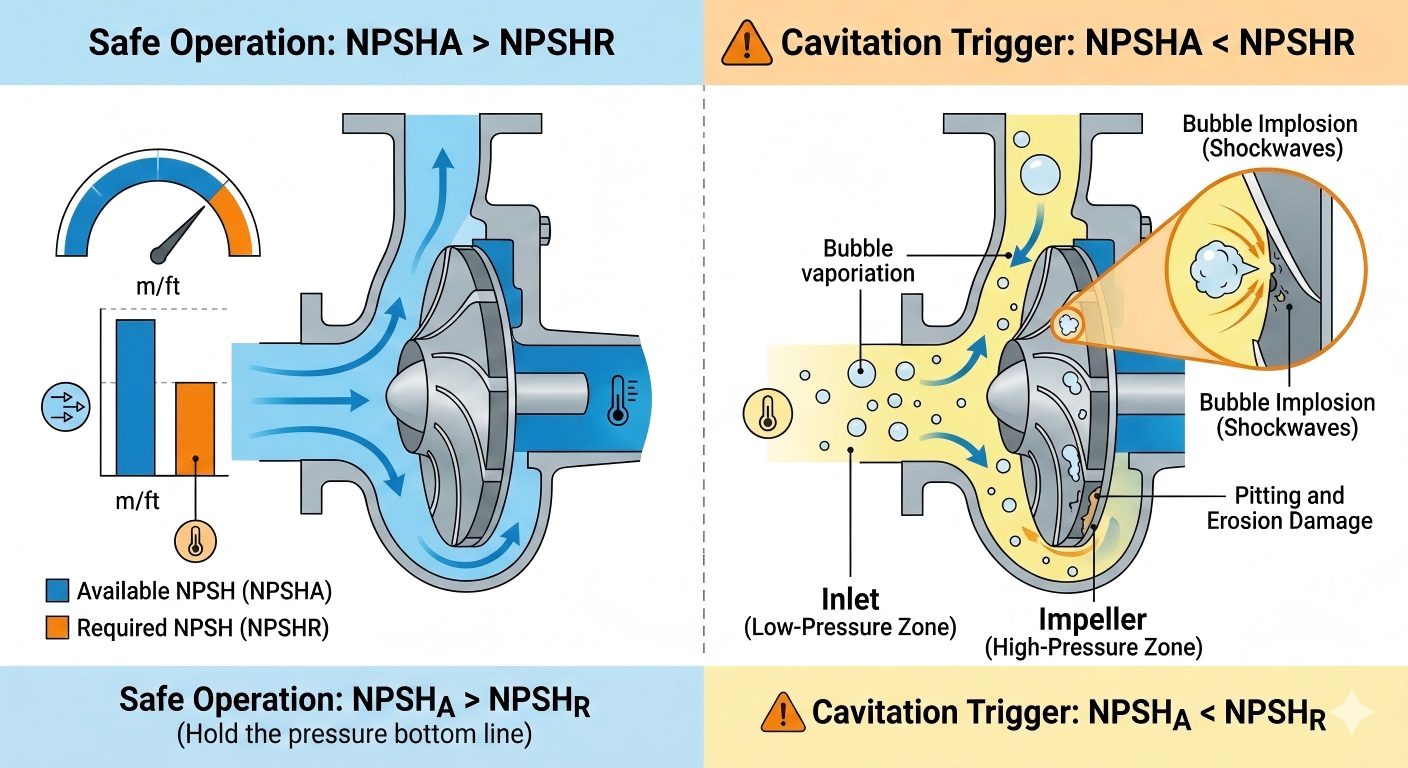

اشتباه گرفتن این دو مفهوم دلیل شماره یک انتخاب نادرست در سایت های مهندسی و جستجوهای گوگل است. برای اطمینان از ایمنی پمپ، رابطه آنها باید به وضوح درک شود.
این سیستم واقعاً چقدر انرژی می تواند تأمین کند؟
NPSHA کاملاً با شرایط نصب شما تعیین می شود و ربطی به مارک پمپ ندارد. بستگی به عوامل زیر دارد:
خود پمپ چقدر انرژی مصرف می کند؟
NPSHR یک ویژگی ذاتی پمپ است که توسط سازنده از طریق آزمایش های دقیق تعیین شده و در منحنی عملکرد پمپ مشخص شده است. این نشان دهنده مصرف انرژی مورد نیاز برای جریان مایع از ورودی پمپ به نقطه حداقل فشار داخل پروانه است.
وقتی NPSHa < NPSHR فشار ورودی پمپ کمتر از فشار بخار مایع است و حفره در مراحل رخ می دهد و در نهایت باعث آسیب غیر قابل برگشت تجهیزات می شود.
| نوع خطر | تظاهرات خاص | دامنه تاثیر |
|---|---|---|
| آسیب اجزا | حفره و حفره روی پروانه ها و بدنه پمپ ها، خستگی و سوراخ شدن فلز، کاهش استحکام سازه | اجزای جریان اصلی، به طور مستقیم عمر پمپ را کوتاه می کند |
| کاهش عملکرد | کاهش قابل توجه دبی و هد، کاهش شدید راندمان هیدرولیک، افزایش غیرعادی مصرف انرژی | راندمان کلی سیستم پمپاژ، عدم برآورده کردن الزامات فرآیند |
| صدا و لرزش غیر عادی | بدنه پمپ صدای غیرعادی منحصر به فردی مانند "غلتیدن شن" یا "ضربه مرمر" با لرزش شدید منتشر می کند. | اجزای کمکی مانند یاتاقان ها، کوپلینگ ها و مهر و موم ها، باعث خرابی های ثانویه می شوند |
| خرابی مهر و موم | افزایش ارتعاش و نوسانات دما منجر به کاهش شدید عمر مفید آببندهای مکانیکی میشود (به عنوان مثال، لاستیک الاستومری تک فنری RS60A) | نشت مهر و موم شفت، ریزش متوسط، افزایش خطرات ایمنی بالقوه |
| تعطیلی شدید | گرمای بیش از حد موضعی باعث تبخیر ناگهانی مایع می شود و در نهایت منجر به تشنج پمپ و فرسودگی موتور می شود. | اسقاط کل تجهیزات، توقف تولید و زیان اقتصادی |
در شرایط کار در محل، NPSHa را می توان از طریق بهینه سازی سیستم تنظیم کرد. جهت های اصلی بهینه سازی به شرح زیر است که می تواند بر اساس سناریوهای واقعی پیاده سازی شود:
سر مکش خالص مثبت (NPSH) چیست؟ این خط جداکننده بین عملیات کارآمد و شکست فاجعه بار است.
منتظر نمانید تا صدای «سنگ پمپاژ» را بشنوید تا اقدام کنید.تفیکومتعهد است که راه حل های روانی را به شما ارائه دهد که نه تنها استانداردها را برآورده می کند بلکه فراتر از انتظارات است. از تجزیه و تحلیل دقیق شرایط کاری گرفته تا ساخت پمپ عالی، ما به دنبال نهایی NPSH در هر قطعه از تجهیزات ادغام میکنیم و اطمینان میدهیم که سیستم شما در سکوت و بدون مشکلات حفرهای کارآمد کار میکند.
