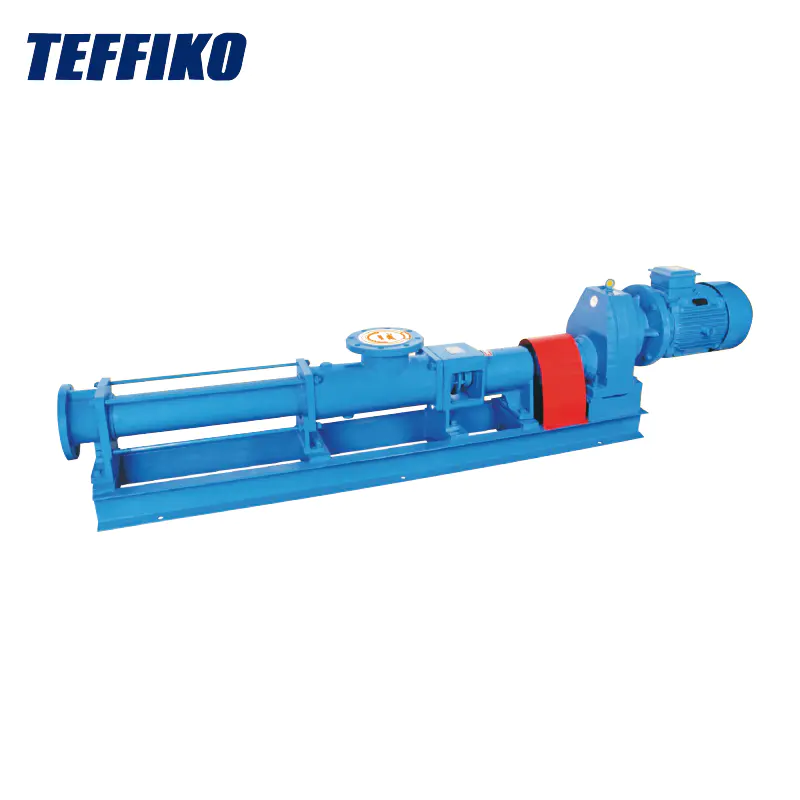

پمپ های تک پیچ تک نوع Teffiko برای شرایط کار زیر مناسب هستند:
● حمل و نقل رسانه های ویسکوزیته بالا: ویسکوزیته رسانه ها بسته به اندازه پمپ ، از 20،000 تا 200،000 مگاپاسکال متغیر است.
● حمل و نقل رسانه های حاوی ذرات جامد یا الیاف: حداکثر اندازه ذرات 16 میلی متر ، طولانی ترین طول فیبر 100 میلی متر است. محتوای فاز جامد به طور کلی 40 ٪ است و هنگامی که جامد در رسانه به صورت پودر است ، می تواند به 60 ٪ یا حتی بالاتر برسد.
transport حمل و نقل مداوم و پایدار: هیچ نوسان فشار دوره ای مانند پمپ های متقابل وجود ندارد.
transport حمل و نقل کم اضطراب: به ساختار ذاتی رسانه آسیب نمی رساند.
● برآورده کردن نیازهای کم.
نمودارهای ساختار پمپ پیچ تک

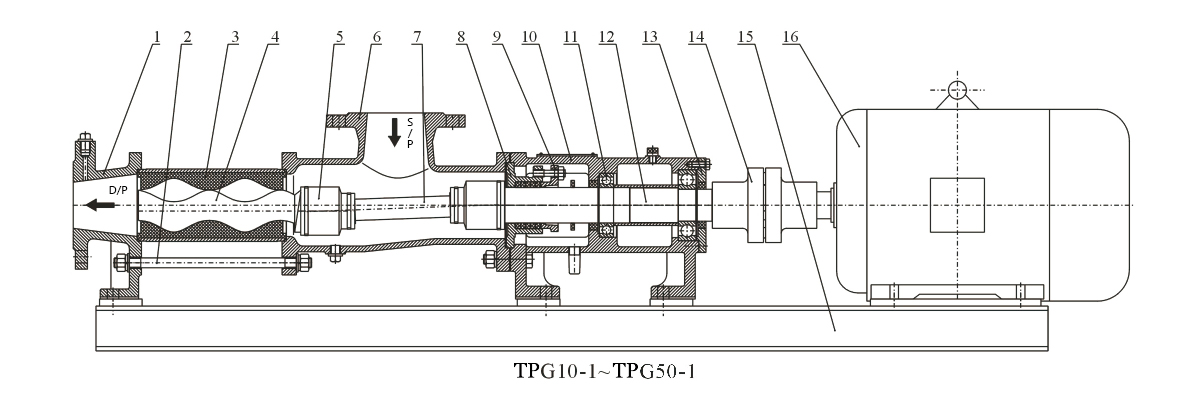

1. بدنه شارژ 2. Tie Rod 3.Stator 4. Shaft Screw 5.Universal Assembly 6. بدنه FEED 7. شفت اتصال 8. صندلی 9. غده بسته بندی 10.Bearing 11. Bearing Shaft13.Bearing Cover 14.Coupling 15.Base 16.Motor
1.Motor 2.gearbox 3. اجزای قاب با استفاده از اجزای مهر و موم.

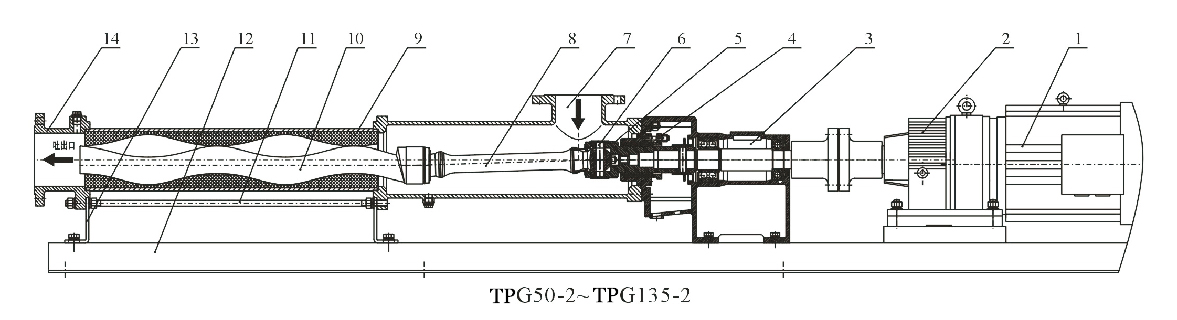

1.Motor 2.Gearbox 3. پشتیبانی از اتصال مستقیم 4. شفت متن 5. مونتاژ مهر و موم مکانیکی 6. میله اتصال
قسمتهای کاربردی
زمینه حفاظت از محیط زیست: مناسب برای حمل و نقل فاضلاب صنعتی و خانگی و همچنین لجن - آب پر زرق و برق دار حاوی ذرات جامد و الیاف کوتاه.
industry صنعت کشتی سازی: برای تمیز کردن کشتی و حمل و نقل رسانه ای مانند روغن - مخلوط آب ، لجن روغن و فاضلاب روغنی استفاده می شود.
صنعت نفتی: روغن خام ، روغن - مخلوط آب و متان ذغال سنگ - مخلوط آب را حمل می کند.
industry صنعت شیمیایی دارویی و روزانه: می تواند دوغاب ، امولسیون و پماد مختلف چسبناک را منتقل کند - نوع مواد آرایشی.
industry صنعت کنسرو مواد غذایی: آیا می تواند نشاسته های چسبناک ، روغن های خوراکی ، عسل ، مربا و کرم را حمل کند.
industry صنعت تولید آبجو: مناسب برای حمل و نقل دوغاب چسبان تخمیر شده ، دانه های تقطیر کننده ضخیم ، باقیمانده محصولات غذایی و مایعات مخاطی با توده های جامد مختلف.
صنعت ساخت و ساز: برای پاشش و حمل و نقل مواد خمیر مانند ملات سیمان ، ملات آهک و پوشش استفاده می شود.
صنعت معدن: آب های زیرزمینی و دوغاب را تخلیه می کند - فاضلاب لود شده حاوی ذرات جامد در معادن به زمین.
industry صنعت شیمیایی: پمپ مارپیچ تعلیق ، روغن ، دوغاب کلوئیدی و چسب های مختلف را منتقل می کند.
● چاپ و کاغذ - صنعت ساخت: می تواند جوهرهای ویسکوزیته بالا و خمیر پلاستیکی PVC را برای کاغذ دیواری منتقل کند.
● دیگهای بخار صنعتی و نیروگاهها: از پمپ مارپیچی برای حمل زغال سنگ - دوغاب آب استفاده می شود.
جداول پارامتر عملکرد
| هیچ | مدل پمپ | جریان m³/h | MPA فشار | سرعت RPM سرعت | قدرت موتور KW | قطر nlet mm | کالیبر خروجی MM | عمل |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | حمل و نقل پام |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | حمل و نقل پام |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | حمل و نقل پام |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | حمل و نقل پام |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | لجن حمل و نقل |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | لجن حمل و نقل |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | لجن حمل و نقل |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | لجن حمل و نقل |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | لجن حمل و نقل |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | لجن حمل و نقل |
انتخاب پمپ از نوع TPG با موتور 8 قطبی (پمپ ورودی لجن مرحله اول ولتاژ))
| هیچ | مدل پمپ | جریان m³/h | MPA فشار | سرعت RPM سرعت | قدرت موتور KW | قطر ورودی میلی متر | کالیبر خروجی MM | عمل |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | حمل و نقل پام |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | حمل و نقل پام |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | حمل و نقل پام |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | حمل و نقل پام |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | لجن حمل و نقل |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | لجن حمل و نقل |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | لجن حمل و نقل |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | لجن حمل و نقل |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | لجن حمل و نقل |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | لجن حمل و نقل |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | لجن حمل و نقل |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | لجن حمل و نقل |
| هیچ | حالت پمپ | جریان m³/h | MPA فشار | سرعت RPM سرعت | قدرت موتور KW | قطر nlet mm | کالیبر خروجی MM | عمل |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | حمل و نقل پام |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | حمل و نقل پام |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | حمل و نقل پام |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | حمل و نقل پام |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | لجن حمل و نقل |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | لجن حمل و نقل |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | لجن حمل و نقل |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | لجن حمل و نقل |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | لجن حمل و نقل |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | لجن حمل و نقل |
انتخاب پمپ از نوع TPG با موتور 8 قطبی (پمپ ورودی لجن دوم با ولتاژ دوم)
| نه | مدل پمپ | جریان m³/h | MPA فشار | سرعت RPM سرعت | قدرت موتور KW | قطر ورودی میلی متر | کالیبر خروجی MM | عمل |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | حمل و نقل پام |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | حمل و نقل پام |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | حمل و نقل پام |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | حمل و نقل پام |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | لجن حمل و نقل |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | لجن حمل و نقل |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | لجن حمل و نقل |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | لجن حمل و نقل |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | لجن حمل و نقل |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | لجن حمل و نقل |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | لجن حمل و نقل |
| نه | مدل پمپ | جریان m³/h | MPA فشار | سرعت RPM سرعت | قدرت موتور KW | قطر ورودی میلی متر | کالیبر خروجی MM | عمل |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | حمل و نقل پام |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | حمل و نقل پام |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | حمل و نقل پام |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | حمل و نقل پام |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | لجن حمل و نقل |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | سرود حمل و نقل |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | لجن حمل و نقل |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | لجن حمل و نقل |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | لجن حمل و نقل |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | لجن حمل و نقل |
انتخاب پمپ از نوع TPG با موتور 8 قطبی (پمپ ورودی لجن مرحله دوم ولتاژ))
| هیچ | مدل پمپ | جریان m³/h | MPA فشار | سرعت RPM سرعت | قدرت موتور KW | قطر ورودی میلی متر | کالیبر خروجی MM | عمل |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | حمل و نقل پام |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | حمل و نقل پام |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | حمل و نقل پام |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | لجن حمل و نقل |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | لجن حمل و نقل |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | لجن حمل و نقل |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | لجن حمل و نقل |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | لجن حمل و نقل |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | لجن حمل و نقل |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | لجن حمل و نقل |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | لجن حمل و نقل |
