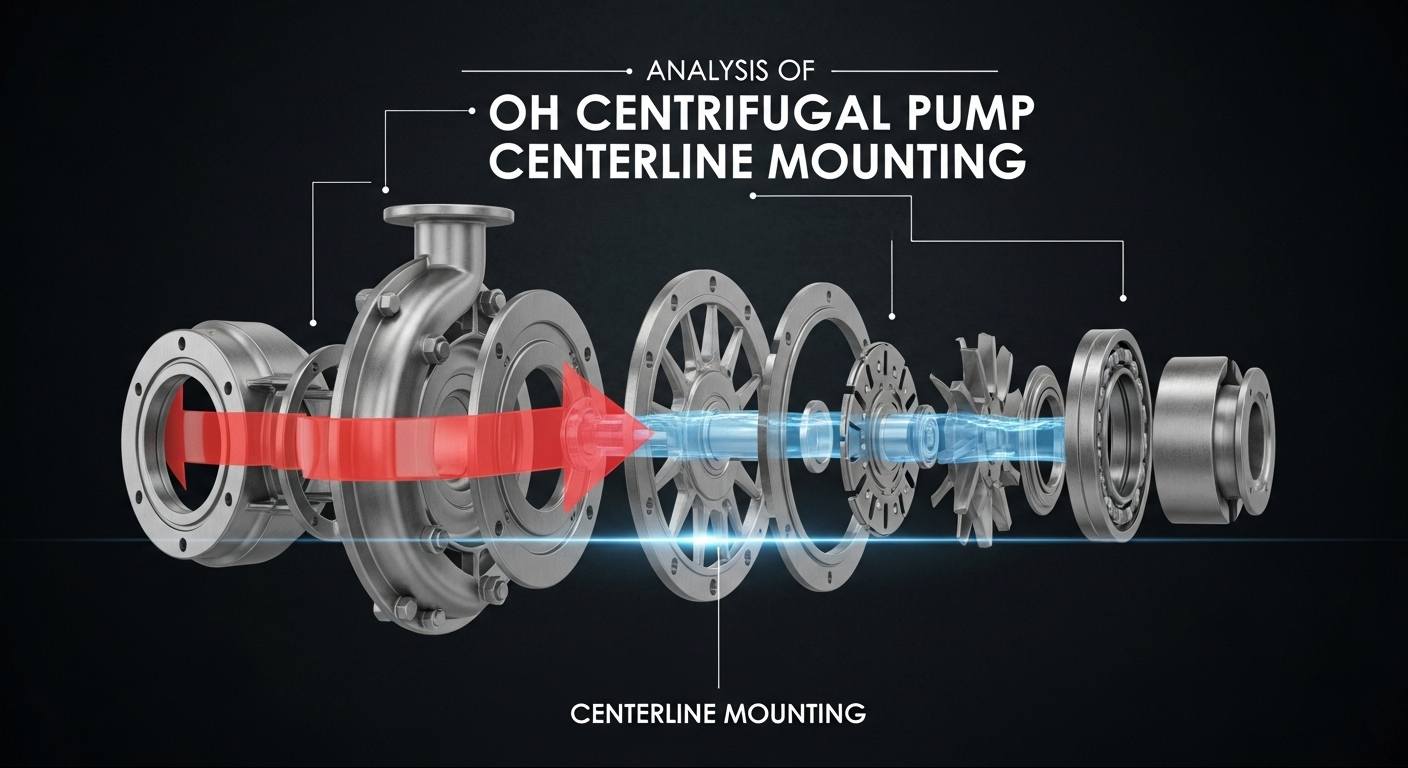

در شرایط سخت کاری مانند پتروشیمی و انتقال سیال در دمای بالا، پایداریپمپ های گریز از مرکز OH(انطباق با استانداردهای API 610) بسیار مهم است. به عنوان یک روش نصب هسته، نصب خط مرکزی به طور گسترده در مدل های پمپ OH2/OH3 سنگین استفاده می شود. چه چیزی این طراحی را منحصر به فرد می کند؟
در سایت نوسازی منطقه پمپ پالایشگاه، تکنسین هایی را دیدم که تفاوت های نصب بین پمپ های OH1 و OH2 را مقایسه می کردند: پمپ OH1 از طریق پاها در پایین بدنه ثابت می شود، در حالی که فلنج پمپ OH2 مستقیماً با خط مرجع روی صفحه پایه در یک راستا قرار دارد - این یک تظاهر مستقیم از سوار شدن خط مرکزی است. این طراحی ساختاری به صراحت توسط استانداردهای API 610 مورد نیاز است و می تواند به طور موثر چالش های عملیاتی را در محیط های با دمای بالا و فشار بالا برطرف کند.
کلید حل مشکل انبساط حرارتی نهفته است. هنگامی که پمپ محیط های با دمای بالا (مانند روغن داغ در دمای 200-400 درجه سانتیگراد) را منتقل می کند، بدنه و شفت دچار انبساط و تغییر شکل می شوند. نصب پای سنتی مستعد عدم تراز بین محور پمپ و شفت موتور است که باعث لرزش، نشت آب بندی و حتی آسیب یاتاقان می شود. نصب خط مرکزی، با تثبیت محور مرکزی، اجازه می دهد تا انبساط حرارتی به طور یکنواخت در امتداد محور تقارن توزیع شود و ثبات تراز را حفظ کند. به عنوان مثال، یک پالایشگاه یک بار پس از تنها سه ماه از انتقال روغن داغ در دمای 380 درجه سانتیگراد، نشت آب بندی را در یک پمپ پایی تجربه کرد. جداسازی مونتاژ یک فاصله 0.2 میلی متری بین شفت پمپ و شفت موتور را نشان داد. پس از تغییر به نصب خط مرکزی، مشکلات مشابه دیگر هرگز رخ نداد.
در بهره برداری و نگهداری عملی، این مزایا فقط تئوری نیستند، بلکه می توانند مشکلات را واقعاً کاهش دهند:
کاربردهای معمولی:
مراحل کلیدی نصب:
① برای اطمینان از مقاومت در برابر لرزش پایه، صفحه پایه باید دوغاب شده و ثابت شود.
② از یک ابزار تراز لیزری برای کالیبره کردن شفت پمپ و شفت موتور با انحراف ≤0.05mm/m استفاده کنید.
③ واشرهای جبرانی را در فلنج نصب کنید تا تاثیر تغییر شکل ریز پایه را از بین ببرید.
④ وضعیت تراز را پس از نصب و اولین چرخه حرارتی بررسی کنید.
نصب خط مرکزی فقط یک روش ثابت ساده نیست، بلکه یک راه حل سیستماتیک است که برای رفع نقاط درد عملیاتی پمپ های سنگین طراحی شده است. از کنترل انبساط حرارتی تا راحتی نگهداری، ارزش آن در کل چرخه عمر پمپ اجرا می شود. برای سناریوهای صنعتی که نیاز به عملیات پایدار طولانی مدت دارند، انتخاب یک طرح نصب خط مرکزی مطابق باAPI 610استانداردها یک تصمیم مهم برای اطمینان از تداوم تولید است.
