در زمینه حمل و نقل سیالات صنعتی، پمپ های گریز از مرکز عمودی ISG و پمپ های گریز از مرکز افقی ISW به دلیل مزایای ساختاری منحصر به فرد و سازگاری دقیق سناریو، به گزینه های اصلی برای سناریوهای کاربردی متعدد تبدیل شده اند. با این حال، هنگام مواجهه با شرایط کاری خاص، دستیابی به انتخاب مدل دقیق یک چالش حرفه ای است. به عنوان تیم مهندسی ازتفیکو، ما به خوبی می دانیم که هیچ مدل پمپ کاملاً بهینه ای وجود ندارد، فقط مناسب ترین راه حل است. این مقاله یک مقایسه جامع بین پمپ های گریز از مرکز ISG و ISW از چهار بعد اصلی انجام می دهد: طراحی ساختاری، ویژگی های عملکرد، سناریوهای قابل اجرا، و نصب و نگهداری. همچنین تجربه عملی Teffiko را در انتخاب مدل به اشتراک می گذارد تا به شما در تصمیم گیری آگاهانه کمک کند.
تفاوت اصلی بین پمپ های گریز از مرکز عمودی ISG و پمپ های گریز از مرکز افقی ISW با طراحی ساختاری آنها شروع می شود. این به طور مستقیم اشغال فضای، روش نصب و منطق انطباق خط لوله را تعیین می کند، و آن را به عامل اصلی در انتخاب مدل تبدیل می کند.

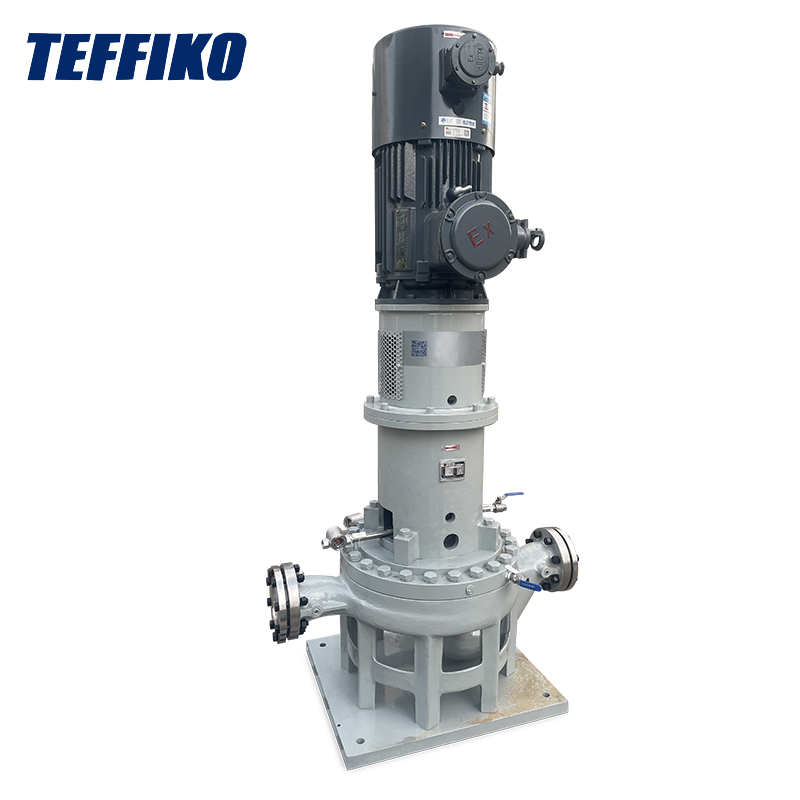

پمپ عمودی ISG ساختار عمودی یکپارچه را با محور پمپ آن عمود بر زمین اتخاذ می کند. ارتفاع کلی نسبتاً بالایی دارد اما سطح کف کمی دارد. ورودی و خروجی آب آن به گونه ای انعطاف پذیر طراحی شده است که امکان ادغام مستقیم در سیستم خط لوله را بدون نیاز به پایه اضافی فراهم می کند. این امر آن را به ویژه برای سناریوهای فضای باریک، مانند اتاق های تجهیزات تامین آب ثانویه در ساختمان های بلند یا خطوط تولید فشرده، مناسب می کند.

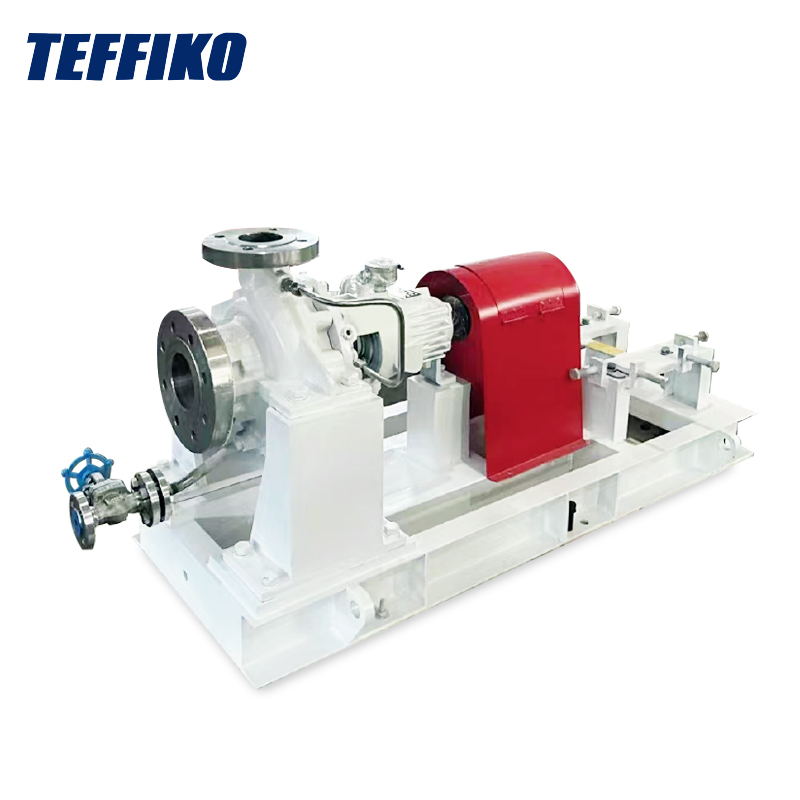

پمپ افقی ISW دارای ساختاری است که در آن موتور و بدنه پمپ به صورت افقی هم محور هستند و شفت پمپ موازی با زمین است و نیاز به تثبیت از طریق پایه دارد. ورودی و خروجی آن بر روی یک خط افقی قرار گرفته اند و اتصال مستقیم با خطوط لوله افقی را تسهیل کرده و از دست دادن مقاومت را کاهش می دهند. این سازه مرکز ثقل پایینی دارد و عملکرد پایدار را تضمین می‌کند و آن را برای سناریوهایی با فضای کافی زمین، مانند کارگاه‌های بزرگ یا کارخانه‌های آب شهری، که در آن عملیات تعمیر و نگهداری راحت است، مناسب می‌سازد.
فراتر از تفاوت های ساختاری، تغییرات عملکرد بین این دو به طور مستقیم بر کارایی عملیاتی و شرایط کاری قابل اجرا تأثیر می گذارد. این امر به ویژه در سازگاری آنها در مورد مصرف انرژی، برد سر و مقاومت در برابر حفره مشهود است.
از نظر راندمان هیدرولیکی، هر دو پمپ گریز از مرکز ISG و ISW از طرح های مدل هیدرولیک پیشرفته استفاده می کنند. پس از بهینه سازی کانال جریان پروانه، راندمان آنها در شرایط کاری نامی نسبتاً نزدیک است و معمولاً از 75٪ تا 85٪ متغیر است. با این حال، تفاوت‌ها در سناریوهای عملیات بار متغیر ظاهر می‌شوند:
از نظر مصرف انرژی:
هد مکش مثبت خالص (NPSH) پمپ افقی ISW معمولاً 0.5-1.5 متر کمتر از پمپ ISG است. طراحی درگاه مکش آن بهینه‌تر است، و در هنگام حمل و نقل محیط‌هایی که به راحتی تبخیر می‌شوند یا تحت مقاومت مکش بالا، کمتر مستعد کاویتاسیون می‌شوند. از طرف دیگر پمپ عمودی ISG برای مواقعی با شرایط مکش خوب و خطوط لوله کوتاه مناسب تر است.
سختی نصب و هزینه های نگهداری عواملی هستند که در استفاده طولانی مدت نمی توان آنها را نادیده گرفت. تفاوت بین این دو در این بعد مستقیماً بر کارایی عملیاتی در مرحله بعدی تأثیر می گذارد.
پمپ گریز از مرکز افقی ISW برای تعمیر و نگهداری راحت تر است: با توجه به توزیع افقی موتور و بدنه پمپ، در حین جداسازی، فقط باید محافظ کوپلینگ را جدا کرده و پیچ های اتصال را باز کنید تا موتور از بدنه پمپ جدا شود. هنگام تعویض قطعات آسیب پذیر مانند پروانه ها و آب بندی ها، نیازی به جابجایی خط لوله نیست. پرسنل تعمیر و نگهداری می توانند روی زمین کار کنند که بسیار ایمن است. به عنوان مثال، هنگامی که سیل نشت می کند، پرسنل تعمیر و نگهداری نیازی به بالا رفتن ندارند و می توانند در عرض 1-2 ساعت تعویض را تکمیل کنند.
برای پمپ گریز از مرکز عمودی ISG، از آنجایی که موتور در بالا قرار دارد، در حین تعمیر و نگهداری، لازم است ابتدا سیم‌کشی و پیچ‌های ثابت موتور را جدا کرده و موتور را بلند کنید تا به اجزای داخلی بدنه پمپ دسترسی پیدا کنید. اگر در فضای باریک یا اتاق تجهیزات مرتفع نصب شود، لازم است از جرثقیل یا تجهیزات بالابر استفاده شود که در نتیجه چرخه تعمیر و نگهداری طولانی مدت و هزینه بالایی دارد. بنابراین، برای سناریوهایی با نیازهای بالا برای راحتی تعمیر و نگهداری (مانند ایستگاه های پمپ بدون مراقبت)، پمپ گریز از مرکز افقی ISW بیشتر توصیه می شود.
پمپ‌های گریز از مرکز عمودی ISG و پمپ‌های گریز از مرکز افقی ISW هر کدام مزایای خاص خود را دارند و هسته انتخاب در "انطباق" نهفته است - هماهنگی با فضا، شرایط کاری و الزامات نگهداری شما. اگر هنوز در مورد انتخاب مدل پمپ بهینه برای شرایط کاری خاص خود مطمئن نیستید،تفیکوتیم حرفه ای می تواند مشاوره رایگان انتخاب را ارائه دهد. ما تجربه کاربردی غنی داریم و می‌توانیم مناسب‌ترین و کارآمدترین راه‌حل را بر اساس پارامترهای خاص شما (مانند نرخ جریان، هد، مشخصات متوسط، محیط نصب و غیره) توصیه کنیم و از عملکرد پایدار و کم‌مصرف سیستم سیال شما اطمینان حاصل کنیم.
-
