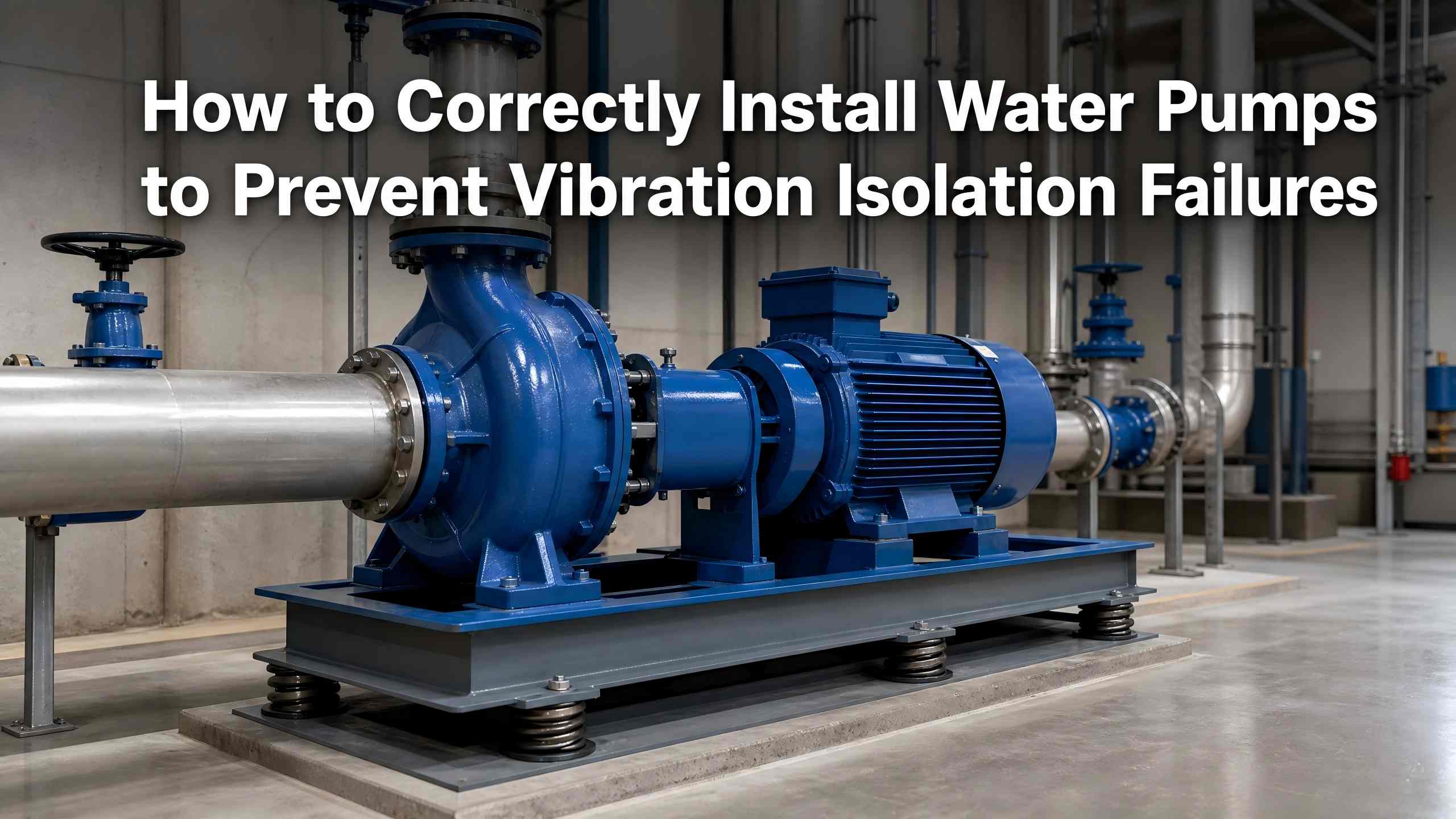

پمپ آبلرزش، سر و صدا، لرزش خط لوله و رزونانس ساختمان عمدتاً به دلیل نصب غیر استاندارد و شکست عایق ارتعاش ایجاد می شود. جداسازی ارتعاش یک فرآیند نصب اصلی است تا یک مرحله اختیاری کاهش نویز. نصب استاندارد به طور موثر انتقال ارتعاش بین پمپ ها، خطوط لوله و سازه های ساختمان را مسدود می کند، از ترک خوردگی خط لوله و تشدید ساختاری جلوگیری می کند، عمر مفید پمپ را افزایش می دهد و عملکرد سیستم تامین آب پایدار را تضمین می کند.
این مقاله شیوه های نصب استاندارد عایق ارتعاش پمپ آب، پوشش ساخت فونداسیون، طرح اجزای جداسازی ارتعاش، عملیات خط لوله و پذیرش را که برای اکثر پمپ های گریز از مرکز و پمپ های گردشی قابل استفاده است، خلاصه می کند.
ارتعاش مکانیکی عملیاتپمپ های آباجتناب ناپذیر است اکثر خرابی های جداسازی از پنج خطای معمول نصب ناشی می شوند:
- اتصال صلب: پایه های پمپ، پایه ها و خطوط لوله کاملاً ثابت، فضای بافر ارتعاش را از بین می برند و باعث تشدید کلی می شوند.
- نصب ایزولاتور غیر استاندارد: چیدمان نامتقارن و تغییر شکل فشاری ناهموار منجر به تماس سخت موضعی و عملکرد ضعیف جداسازی می شود.
- تنش کششی خط لوله: اتصالات صلب خط لوله واحد پمپ را می کشد و لرزش عملیاتی را تقویت می کند تا رزونانس ثانویه را ایجاد کند.
- ساختار نامناسب فونداسیون: زیر وزن، ناهموار یا ناپایدار فونداسیون ها باعث افست مرکز و لرزش مداوم می شود.
- استفاده غیرعادی از جداکننده: مشخصات پد مخلوط، لایه های بیش از حد یا تماس خورنده منجر به خرابی زودرس قطعه می شود.
جداسازی ارتعاش واجد شرایط بر عایق بندی انعطاف پذیر متکی است و واحد پمپ را قادر می سازد تا در حالت معلق الاستیک با تنش یکنواخت جزء کار کند.
یک پایه واجد شرایط، مقدمه ایزولاسیون موثر ارتعاش است.
اندازه و وزن:پایه های اینرسی بتنی یا پایه های فولادی با وزن 1 تا 2 برابر واحد پمپ را بکار ببرید. پایه به طور کامل پایه پمپ را با حداقل 100 میلی متر حاشیه در هر طرف می پوشاند. پمپهای روی زمین به پایههای ضخیمتر و سنگینتر برای کاهش بازخورد ارتعاش ساختاری نیاز دارند.
صافی و استحکام:مقاومت بتن فونداسیون باید به C25 یا بالاتر برسد. بتن تزریق ثانویه باید از بتن پایه قوی تر باشد. از یک سطح صاف و بدون ترک با شیب های زهکشی محفوظ اطمینان حاصل کنید تا جداسازها از غوطه ور شدن در آب محافظت شوند.
قوانین پیچ لنگر:پیچ ها را به صورت عمودی با واشرهای فنری تعبیه کنید تا از شل شدن و شیب خود جلوگیری کنید. برای جلوگیری از لرزش با فرکانس بالا، هرگز به اجبار واحد پمپ را در حین تثبیت تحریف نکنید.
چیدمان استاندارد ایزولاتور مستقیماً کارایی جداسازی ارتعاش را تعیین می کند.
طرح کلی:همه جداسازها را به طور متقارن در امتداد محور مرکزی پمپ قرار دهید. طرحبندیهای چهار نقطهای از قرارگیری یکنواخت در جهت عقربههای ساعت یا خلاف جهت عقربههای ساعت استفاده میکنند. برای پشتیبانی از شش نقطه، چهار پد را در گوشه های پایه و دو پد را در کناره های بلند نصب کنید تا از تغییر شکل فشرده سازی ثابت اطمینان حاصل کنید. لبه های جداکننده نباید از محدوده بلوک اینرسی تجاوز کند.
نصب پمپ افقی:از پدهای لاستیکی یا جداکننده های فنری میرایی استفاده کنید. هیچ اتصال یا تثبیت سفت و سخت مورد نیاز نیست. فشرده سازی خود وزن، بافر قابل انعطاف قابل اعتمادی را فراهم می کند.
نصب پمپ عمودی:جداکنندههای لاستیکی لنگردار را با پایههای فولادی که توسط پیچهای واشر فنری ثابت شدهاند، مجهز کنید، سپس برای از بین بردن تکانهای عمودی، روی زمین لنگر بزنید.
مونتاژ پد چند لایه:حداکثر پنج لایه برای جداسازی تک لایه ناکافی. از پدهای یکسان جدا شده توسط صفحات فولادی گالوانیزه ≥4 میلی متری (10 میلی متر بزرگتر در هر طرف) با لایه های تکان دهنده و چسبندگی استفاده کنید.
بازرسی و حفاظت:قبل از نصب، ظاهر اجزا و محدودیت های فشرده سازی را بررسی کنید. جداسازها را از اسیدها، قلیاها و حلال های آلی دور نگه دارید تا از پیری لاستیک جلوگیری کنید.
اتصالات صلب خط لوله عامل اصلی ارتعاشات باقیمانده است.
اتصالات انعطاف پذیر لاستیکی را در ورودی و خروجی پمپ نصب کنید تا انتقال لرزش صلب را قطع کنید.
واشرهای عایق ارتعاش را به تکیه گاه ها و آویزهای خط لوله اضافه کنید و شکاف های نفوذ کننده به دیوار را با پشم سنگ ببندید تا از هدایت سازه جلوگیری شود.
خطوط لوله را به طور طبیعی بدون اتصال لب به لب اجباری تراز کنید تا از جداسازهای تغییر شکل تنش تنشی جلوگیری کنید.
بررسی عملکرد جداسازی قبل از عملیات رسمی:
- بررسی بصری: بدون افست جداساز، تغییر شکل یا خوردگی. سطح واحد واجد شرایط
- بررسی دستی: بدون تکان دادن واحد یا شل شدن پیچ و مهره.
- تست بدون بار: 3-5 دقیقه کارکرد پایدار بدون لرزش یا نویز غیرعادی.
- تست بار: بدون لرزش خط لوله یا تشدید ساختمان تحت فشار کاری.
- قرار دادن ایزولاتور نامتقارن که باعث ایجاد تنش و رزونانس ناهموار می شود
- فونداسیون های کم وزن که منجر به عملکرد ناپایدار می شود
- عدم وجود اتصالات انعطاف پذیر خط لوله که باعث ایجاد لرزش ثانویه می شود
- پیچ های لنگر غیر ایمن آفست واحد ماشه ای
- تثبیت صلب جداکننده های پمپ افقی که بافر را باطل می کند
- مونتاژ پد چند لایه غیر استاندارد که اثر جداسازی را کاهش می دهد
- تماس خورنده که منجر به پیری زودرس لاستیک می شود
ایزولاسیون موثر ارتعاش پمپ به نصب استاندارد انعطاف پذیر بستگی دارد. از چیدمان جداساز متقارن، ساخت فونداسیون پایدار و قوانین اتصال خط لوله بدون تنش پیروی کنید. عملکرد استاندارد مشکلات لرزش و رزونانس را از بین می برد، پایداری طولانی مدت پمپ را تضمین می کند و هزینه های نگهداری روزانه را کاهش می دهد.
