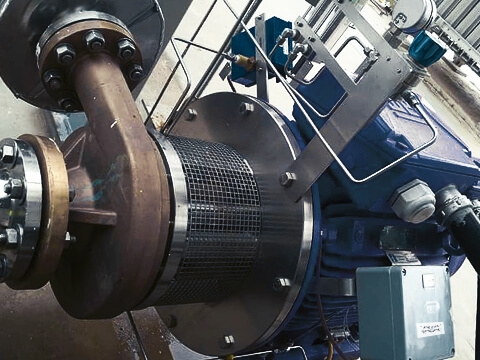

پمپ گریز از مرکز برودتی یک تجهیزات تخصصی انتقال سیال است که برای انتقال محیط های با دمای فوق العاده پایین، با دمای متوسط قابل استفاده عموماً زیر 150- درجه سانتی گراد توسعه یافته است. در مقایسه با پمپهای گریز از مرکز معمولی، این تجهیزات از مواد برودتی ویژه و ساختارهای آببندی دقیق استفاده میکنند که دارای مقاومت در برابر شوک حرارتی عالی است و امکان تحویل ایمن و کارآمد گازهای مایع با دمای پایین مانند گاز طبیعی مایع (LNG)، اکسیژن مایع، نیتروژن مایع، آرگون مایع و هیدروژن مایع را فراهم میکند.
اصل کار
اصل کارکرد پایه پمپ گریز از مرکز برودتی مانند پمپ گریز از مرکز معمولی است: این پمپ به چرخش پرسرعت پروانه برای تولید نیروی گریز از مرکز، شتاب دادن به محیط مایع با دمای پایین، تبدیل انرژی مکانیکی به انرژی جنبشی سیال و رسیدن به تحویل پایدار مکش انتهایی به محیط متکی است. تفاوت اصلی بین آنها در این است که پمپ های گریز از مرکز برودتی می توانند به طور پایدار با شرایط دمایی بسیار پایین از -162 درجه سانتیگراد برای گاز طبیعی مایع تا -269 درجه سانتیگراد برای هلیوم مایع بدون شکنندگی مواد یا خرابی تجهیزات سازگار شوند.
1. مواد برودتی ویژه
بدنه و پروانه پمپ از فولادهای مقاوم در برابر برودتی مانند فولاد ضد زنگ 304/316L، آلیاژ آلومینیوم و برنز ساخته شده است که چقرمگی کافی را در محیط های با دمای پایین برای از بین بردن شکنندگی سرد فراهم می کند. شفت پمپ از فولاد آلیاژی با استحکام بالا ساخته شده است که می تواند تنش اختلاف دما و بارهای عملیاتی با سرعت بالا را تحمل کند.
2. سیستم آب بندی بالا پایان
جلوگیری موثر از نشت محیط های فرار با دمای پایین، کلید کارکرد ایمن تجهیزات است: مهر و موم های لابیرنت ساده و بادوام هستند و امکان عملیات طولانی مدت بدون تعمیر و نگهداری را فراهم می کنند. مهر و موم مکانیکی و مهر و موم گاز خشک بیشتر در سناریوهای بارگیری و تخلیه گاز طبیعی مایع استفاده می شود. لوازم جانبی آب بندی از مواد مقاوم در برابر برودتی مانند پلی تترا فلوئورواتیلن و گرافیت انعطاف پذیر ساخته شده اند که جایگزین درزگیرهای لاستیکی معمولی برای جلوگیری از ترک خوردن و شکست در دماهای پایین می شوند.
3. طراحی بهینه شده ضد حفره
گازهای مایع با دمای پایین نقطه جوش بسیار پایینی دارند و در حین کار مستعد کاویتاسیون هستند. این تجهیزات دارای ساختار سر مکش مثبت خالص کم (NPSH) است، مجهز به القا کننده جلو و پروانه دو مکش برای افزایش فشار متوسط ورودی، سرکوب تبخیر متوسط از علت اصلی، و کاهش آسیب حفره.
طراحی حفاظت در برابر شوک حرارتی 4

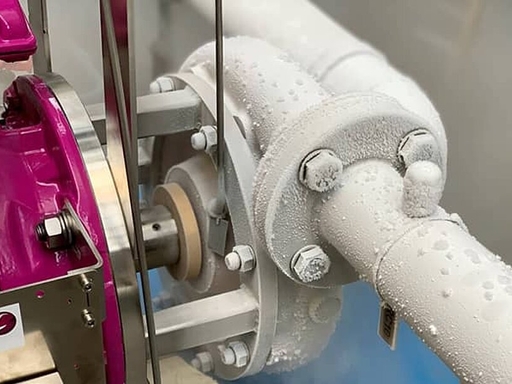

این تجهیزات اکیداً از خنک شدن سریع منع شده است و باید طبق استانداردها به آرامی از قبل خنک شوند تا از ترک خوردن پوسته ناشی از تغییرات ناگهانی دما جلوگیری شود. به ساختارهای عمودی و افقی تقسیم می شود. پمپهای گریز از مرکز برودتی نوع بشکهای عمودی دارای اثر خروجی بهتر و هدایت حرارتی کمتری هستند که آنها را به انتخاب اصلی در صنعت گاز طبیعی مایع تبدیل میکند.
پمپ های گریز از مرکز برودتی در بسیاری از زمینه های صنعتی پیشرفته ضروری هستند، که در میان آنها صنعت گاز طبیعی مایع (LNG) در حال حاضر بزرگترین بازار تقاضا است.
به طور گسترده در ایستگاه های دریافت LNG برای انتقال مخزن، بارگیری و تخلیه کشتی، و پر کردن کامیون مخزن استفاده می شود. همچنین مجهز به ایستگاههای سوختگیری گاز طبیعی است تا سوختگیری با انرژی پاک را برای خودروهای سنگین و کشتیها فراهم کند.
به عنوان یک جزء پشتیبان هسته تجهیزات جداسازی هوا، از آن برای حمل اکسیژن مایع، نیتروژن مایع و آرگون مایع، خدمت ذوب آهن و فولاد، تامین اکسیژن پزشکی، تولید نیمه هادی، و همچنین جذب، ذخیره سازی و حمل و نقل دی اکسید کربن مایع استفاده می شود.
مسئول انتقال و پر کردن پیشرانه های موشک (اکسیژن مایع، هیدروژن مایع) و ارائه گردش نیتروژن مایع برای آزمایش های دمای پایین قطعات دقیق هوافضا.
سازگار با ذخیره و حمل و نقل هیدروژن مایع و سناریوهای انتقال در ایستگاه های سوخت گیری هیدروژن، به عنوان تجهیزات کلیدی برای ذخیره انرژی هیدروژن و پروژه های حمایت از انرژی جدید.
به عنوان پمپ اصلی تامین سوخت برای کشتیهای LNG، تامین پایدار انرژی پاک برای کشتیها را تضمین میکند.
| مقایسه اقلام | پمپ گریز از مرکز برودتی | پمپ برودتی با جابجایی مثبت |
|---|---|---|
| جریان تحویل | تحویل جریان بزرگ | تحویل جریان کوچک و متوسط |
| فشار کاری | فشار متوسط | فشار فوق العاده بالا |
| بهره وری عملیاتی | راندمان بالا در شرایط جریان زیاد | راندمان پایین تحت عملیات جریان زیاد |
| سختی تعمیر و نگهداری | ساختار ساده و نگهداری آسان | بسیاری از قطعات داخلی و تعمیر و نگهداری پیچیده |
| سناریوهای قابل اجرا | انتقال LNG، تحویل مخزن بزرگ | جریان کوچک و هیدروژن مایع با فشار بالا، تحویل اکسیژن مایع |
س: کمترین دمایی که یک پمپ سانتریفیوژ برودتی می تواند تحمل کند چیست؟
A: محدوده دمایی قابل اجرا در مدل های معمولی -150 درجه سانتیگراد تا -269 درجه سانتیگراد است و مقاومت دمایی پمپ های گریز از مرکز برودتی LNG ویژه می تواند به -162 درجه سانتیگراد برسد.
س: چگونه بین پمپ های گریز از مرکز برودتی عمودی و افقی انتخاب کنیم؟
A: پمپ های گریز از مرکز برودتی نوع بشکه عمودی دارای اثر اگزوز خوب و عملکرد عایق حرارتی قوی هستند و برای پروژه های تحویل LNG در مقیاس بزرگ ترجیح داده می شوند. پمپ های افقی ساختار فشرده ای دارند و بیشتر برای سناریوهای کوچک تحویل کم فشار و دمای پایین استفاده می شوند.
س: چگونه می توان به طور موثر از کاویتاسیون در پمپ های گریز از مرکز برودتی جلوگیری کرد؟
A: از فشار مکش ورودی کافی اطمینان حاصل کنید، یک القا کننده متوسط نصب کنید و فیلتر خط لوله ورودی را به طور منظم تمیز کنید تا به طور موثر از مشکلات حفره جلوگیری شود.
پمپ های گریز از مرکز برودتی تجهیزات اصلی برای تحویل ایمن گازهای مایع با دمای پایین هستند که به طور جامع از توسعه پایدار صنایع انرژی پاک مانند گاز طبیعی مایع، انرژی هیدروژن و گازهای صنعتی حمایت می کنند. با رشد مستمر تقاضای جهانی انرژی پاک، موقعیت بازار و دامنه کاربرد پمپهای گریز از مرکز برودتی به گسترش خود ادامه خواهد داد.تفیکوهمیشه متعهد به ارائه راه حل های مایع برودتی عالی به مشتریان است. ما قویاً توصیه میکنیم در هنگام خرید، مواد مقاوم در برابر برودت با کیفیت بالا، ساختارهای ضد حفره کارآمد و پیکربندیهای آببندی با تلفات کم را در اولویت قرار دهید.
