پمپ گریز از مرکز مکش انتهایی چیست؟

در انتقال سیالات صنعتی، سیستم‌های HVAC ساختمان‌ها و سیستم‌های تامین آب شهری، همیشه یک قطعه آشنا از تجهیزات پیدا خواهید کرد - پمپ گریز از مرکز مکش انتهایی.

پمپ گریز از مرکز مکش انتهایی چیست؟

پمپ گریز از مرکز مکش انتهایی، همانطور که از نامش پیداست، یک پمپ گریز از مرکز تک مرحله ای و تک مکش است که مایع از کنار بدنه پمپ به صورت محوری وارد شده و پس از شتاب گرفتن توسط پروانه، به صورت شعاعی از بالای محفظه پمپ تخلیه می شود.

همچنین به عنوان پمپ مکش انتهایی افقی در صنعت شناخته می شود. بارزترین ویژگی آن طراحی عقب کش آن است. این طراحی به پرسنل تعمیر و نگهداری اجازه می دهد تا اجزای دوار (شامل پروانه، شفت، مهر و موم و غیره) را مستقیماً برای تعمیر و نگهداری بدون برداشتن خطوط لوله ورودی و خروجی استخراج کنند. برای مهندسان، این به معنای حداقل زمان خرابی و هزینه های نگهداری کم است.

اصل کار یک پمپ گریز از مرکز مکش انتهایی

اصل کار یک پمپ گریز از مرکز مکش پایانی ساده است و از منطق اصلی اکثر پمپ های گریز از مرکز با تمرکز بر طراحی منحصر به فرد مکش انتهایی آن پیروی می کند. در اینجا یک توضیح گام به گام واضح است:

1. مکش مایع:پمپ سیال را از طریق درگاه مکش در انتهای محفظه پمپ (مقابل موتور) می کشد و سیال مستقیماً به چشم پروانه چرخان جریان می یابد.
2. تولید نیروی گریز از مرکز:پروانه که توسط موتور هدایت می شود، می چرخد ​​و نیروی گریز از مرکز، سیال را از مرکز پروانه به لبه بیرونی آن می راند و سرعت و فشار سیال را افزایش می دهد.
3. تخلیه مایع:سیال با سرعت بالا وارد محفظه پمپ می شود (همچنین به عنوان حلزون شناخته می شود) که شکلی به تدریج در حال انبساط برای کاهش سرعت سیال و تبدیل انرژی جنبشی به انرژی فشار ساکن دارد. سپس سیال از طریق درگاه تخلیه در کنار محفظه پمپ به محل مورد نظر (مانند خطوط لوله، مخازن ذخیره و غیره) تخلیه می شود.
4. عملیات مستمر:تا زمانی که موتور به طور مداوم کار می کند، فرآیند فوق به طور مداوم تکرار می شود و انتقال سیال پایدار و پیوسته حاصل می شود. طراحی انتهای مکش ورود روان سیال را تضمین می کند، تلاطم را کاهش می دهد و راندمان عملیاتی را بهبود می بخشد.

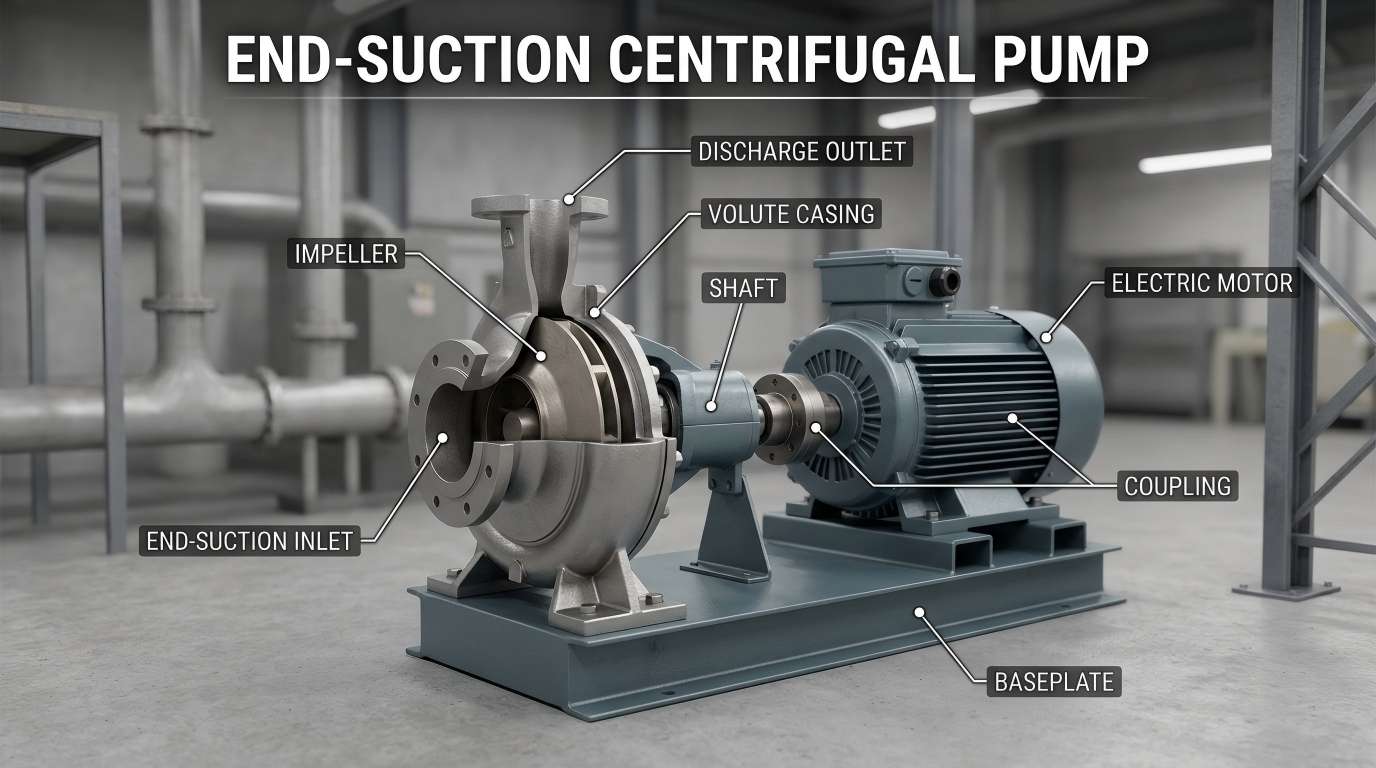

اجزای کلیدی یک پمپ گریز از مرکز مکش انتهایی

برای کمک به درک بهتر اصل کار پمپ گریز از مرکز مکش انتهایی، اجزای اصلی آن به زبان ساده در زیر توضیح داده شده است:

• پروانه:یک جزء چرخشی شبیه به "فن" که برای تولید نیروی گریز از مرکز استفاده می شود. بسته به نوع سیال منتقل شده معمولاً از فلز (فولاد ضد زنگ، چدن) یا پلاستیک ساخته می شود.
• محفظه پمپ (ولوت):محفظه بیرونی که پروانه را در بر می گیرد، به شکلی است که مایع تخلیه شده از پروانه را جمع آوری می کند، سرعت سیال را کاهش می دهد و فشار را قبل از تخلیه افزایش می دهد.
• درگاه مکش:دهانه ای در انتهای محفظه پمپ که سیال از طریق آن وارد بدنه پمپ می شود. برای اتصال آسان به خطوط لوله معمولاً مجهز به فلنج (با لبه برجسته) است.
• بندر تخلیه:دهانه ای در کنار محفظه پمپ که از طریق آن سیال از بدنه پمپ خارج می شود. همچنین مجهز به فلنج برای هدایت سیال به داخل سیستم لوله کشی است.
• شفت:قطعه ای میله ای شکل که پروانه و موتور را به هم متصل می کند و وظیفه انتقال نیرو از موتور به پروانه و هدایت پروانه را به سمت چرخش دارد.
• مهر و موم:از نشت مایع از شکاف شفت (بین بدنه پمپ و موتور) جلوگیری کنید. انواع متداول عبارتند از مهر و موم مکانیکی و مهر و موم بسته بندی.

طیف گسترده ای از برنامه های کاربردی

• HVAC:پمپ های مکش انتهایی منبع انرژی اصلی برای گردش آب سرد و سیستم های آب خنک کننده در ساختمان های بزرگ هستند.
• تامین آب صنعتی و تحت فشار:برای انتقال آب تمیز، سیستم های تحت فشار و آب تغذیه دیگ بخار در کارخانه ها استفاده می شود.
• سیستم های حفاظت در برابر حریق:پمپ های مکش انتهایی آتش نشانی ویژه جریان آب با فشار بالا پایدار را در مواقع اضطراری فراهم می کنند.
• آبیاری کشاورزی:به دلیل گستره جریان گسترده آن، به طور گسترده در آبیاری و زهکشی زمین های کشاورزی استفاده می شود.

خلاصه

پمپ گریز از مرکز مکش انتهایی یک راه حل قابل اعتماد و مقرون به صرفه برای اکثر نیازهای انتقال سیال است. ساختار ساده، نگهداری آسان و کاربرد گسترده آن باعث محبوبیت آن در میان مهندسان، مدیران تاسیسات و صاحبان املاک شده است.
