در زمینه حمل و نقل سیال صنعتی ، انتخاب پمپ های گریز از مرکز به طور مستقیم بر کارآیی سیستم و ثبات عملیاتی تأثیر می گذارد. OH1 و OH2 ، به عنوان انواع ساختاری رایج پمپ های گریز از مرکز ، اگرچه هر دو متعلق به دسته پمپ های گریز از مرکز یک مرحله ای افقی هستند ، اما در مفاهیم طراحی و کاربردهای عملی تفاوت های قابل توجهی دارند. در زیر تجزیه و تحلیل از چهار بعد است: طراحی ساختاری ، پارامترهای عملکرد ، سناریوهای قابل اجرا و هزینه های نگهداری.
درپمپ گریز از مرکز OH1یک طرح کانسیلر را اتخاذ می کند ، که پروانه مستقیماً در انتهای گسترده شافت موتور نصب شده و فقط توسط یاتاقان موتور پشتیبانی می شود. این ساختار نیاز به یک جعبه یاتاقان مستقل برای بدنه پمپ را از بین می برد و در نتیجه یک ابعاد محوری جمع و جور تر ، که برای محیط های نصب با فضای محدود مناسب است. با این حال ، ساختار کانسیلر باعث می شود که نیروی محوری در پروانه به طور کامل توسط یاتاقان موتور تحمل شود ، که مستعد ابتلا به ساییدگی بلبرینگ در حین کار طولانی مدت است.

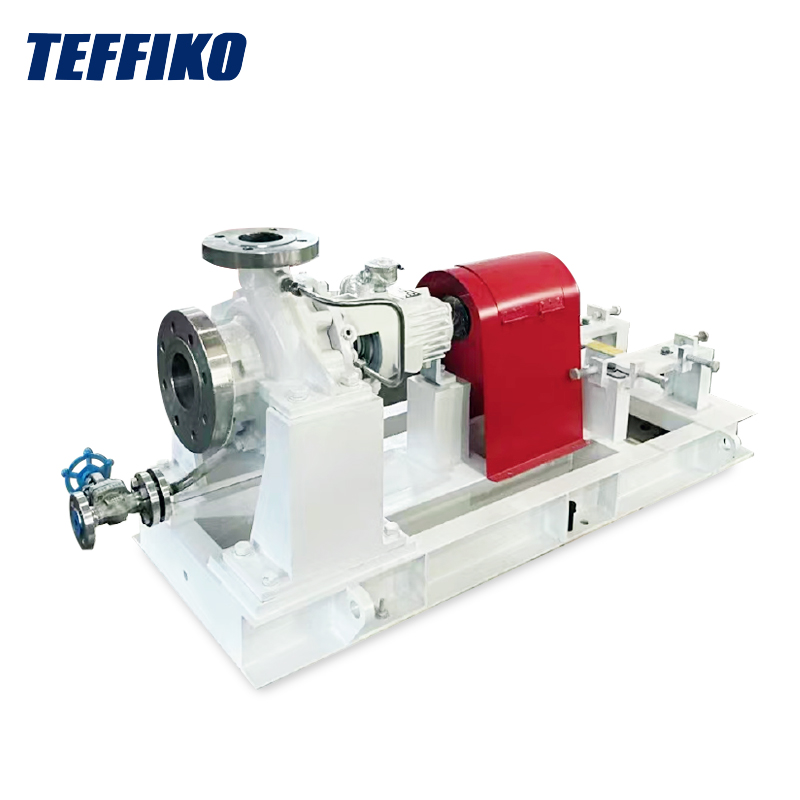

درپمپ گریز از مرکز OH2مجهز به یک جعبه یاتاقان مستقل است و پروانه توسط هر دو یاتاقان پمپ و یاتاقان موتور در هر دو طرف پشتیبانی می شود و یک ساختار پشتیبانی دوتایی را تشکیل می دهد. این طرح s
به طور خاص نیروی محوری را از طریق تحمل رانش در جعبه یاتاقان متعادل می کند ، به طور قابل توجهی بار روی بلبرینگ موتور را کاهش می دهد و ثبات عملیاتی به طور قابل توجهی بهبود می یابد ، اما حجم کلی از نوع OH1 بزرگتر است.
با توجه به محدودیت های ساختاری ، فشار کار دارای پمپ گریز از مرکز OH1 معمولاً از 1.6 مگاپیکاسانه تجاوز نمی کند و باعث می شود آن را برای سناریوهای حمل و نقل فشار متوسط و کم مناسب کند. نوع OH2 ، از طریق پشتیبانی از تحمل و طراحی آب بندی پیشرفته ، می تواند در برابر فشار بیش از 2.5 مگاپیکاسانه مقاومت کند و برای سیستم های خط لوله فشار بالا مناسب تر است.
در همان شرایط سرعت جریان ، منحنی راندمان پمپ گریز از مرکز OH2 مسطح تر است و راندمان هنگام انحراف از شرایط کار طراحی کندتر می شود. نوع OH1 در نزدیکی شرایط کار دارای راندمان بالاتری دارد ، اما سازگاری آن با شرایط کار متغیر ضعیف تر است.
از آنجا که پمپ گریز از مرکز OH1 هیچ جعبه یاتاقان مستقلی ندارد ، جایگزینی یاتاقان نیاز به جدا کردن اتصال بین موتور و بدنه پمپ دارد و ساعت کار تعمیر و نگهداری تنها طولانی تر است. با این حال ، ساختار آن ساده است و هزینه قطعات یدکی پایین تر است. اگرچه نوع OH2 دارای یک جعبه یاتاقان مستقل است که باعث می شود نگهداری روزانه راحت تر شود و امکان جایگزینی جداگانه بلبرینگ پمپ را فراهم می کند ، هزینه خرید یاتاقان های ویژه و مهر و موم نسبتاً بالاتر است. هنگام انتخاب نوع ، لازم است که چرخه عملکرد تجهیزات و بودجه نگهداری را به طور جامع در نظر بگیرید.
نوع OH1 ، با ساختار ساده خود ، برای "شرایط سبک - وظیفه" مانند تأمین آب شهری و زهکشی ، آبیاری کشاورزی ، که شامل فشار کم و جریان کوچک است ، مناسب است. هزینه های کم خرید و نگهداری آن می تواند بازی کامل را به ارزش آن تبدیل کند و آن را به یک هزینه - انتخاب مؤثر تبدیل کند. با این حال ، در محیط های بالا و سرعت بالا ، عمر خدمات بلبرینگ به دلیل نقص کانسیلر به میزان قابل توجهی کاهش می یابد. نوع OH2 ، با طراحی پشتیبانی - پشتیبانی خود ، به یک انتخاب طولانی مدت قابل اعتماد برای "شرایط سنگین" مانند فرآیندهای فشار زیاد شیمیایی و تأمین آب دیگ بخار تبدیل شده است. نه تنها عمر خدمات آن تحت بار زیاد در مقایسه با نوع OH1 بیش از 50 ٪ افزایش می یابد ، بلکه مهر و موم شافت به دلیل انحراف شافت کوچک ، نشت را کاهش می دهد و می تواند به دلیل مشخصه لرزش کم آن ، خستگی خستگی خطوط لوله و پایه ها را کاهش دهد.
برای پمپ های گریز از مرکز با کیفیت و پشتیبانی حرفه ای ، ممکن است بخواهید در مورد آن بیاموزیدتیفیکو(وب سایت:www.teffiko.com). سرمایه گذاری در محصولات و خدمات مناسب می تواند عملکرد صاف ، بهبود کارآیی و آرامش خاطر به شما را تضمین کند.
