پمپ ما دوباره موتور را سوخت!
"قبض برق برای پمپ های آب در این ماه به طرز مضحکی بالا است. آیا ما پمپ را اشتباه انتخاب کردیم؟"
"بعد از نصب پمپ جدید، سرعت جریان نمی تواند نیاز طراحی را برآورده کند..."
این مشکلات مکرر در تامین آب، مهندسی شیمی، تهویه مطبوع و سایر زمینهها اغلب ناشی از خواندن نادرست یا نادیده گرفتن هسته اصلی پمپ گریز از مرکز - منحنی عملکرد - است. به عنوان یک تجهیزات اصلی که به طور گسترده در صنعت استفاده می شود، هر 1٪ افزایش در بهره وری یکپمپ گریز از مرکزمی تواند به معنای صرفه جویی سالانه ده ها هزار یا حتی صدها هزار یوان در هزینه های عملیاتی برای یک پروژه در مقیاس بزرگ باشد.
این مقاله نحوه تفسیر منحنی های پمپ را به شما آموزش می دهد، نه تنها به شما می گوید که چگونه آنها را بخوانید، بلکه چگونه از آنها برای تصمیم گیری بهینه خرید، بهره برداری و نگهداری استفاده کنید.

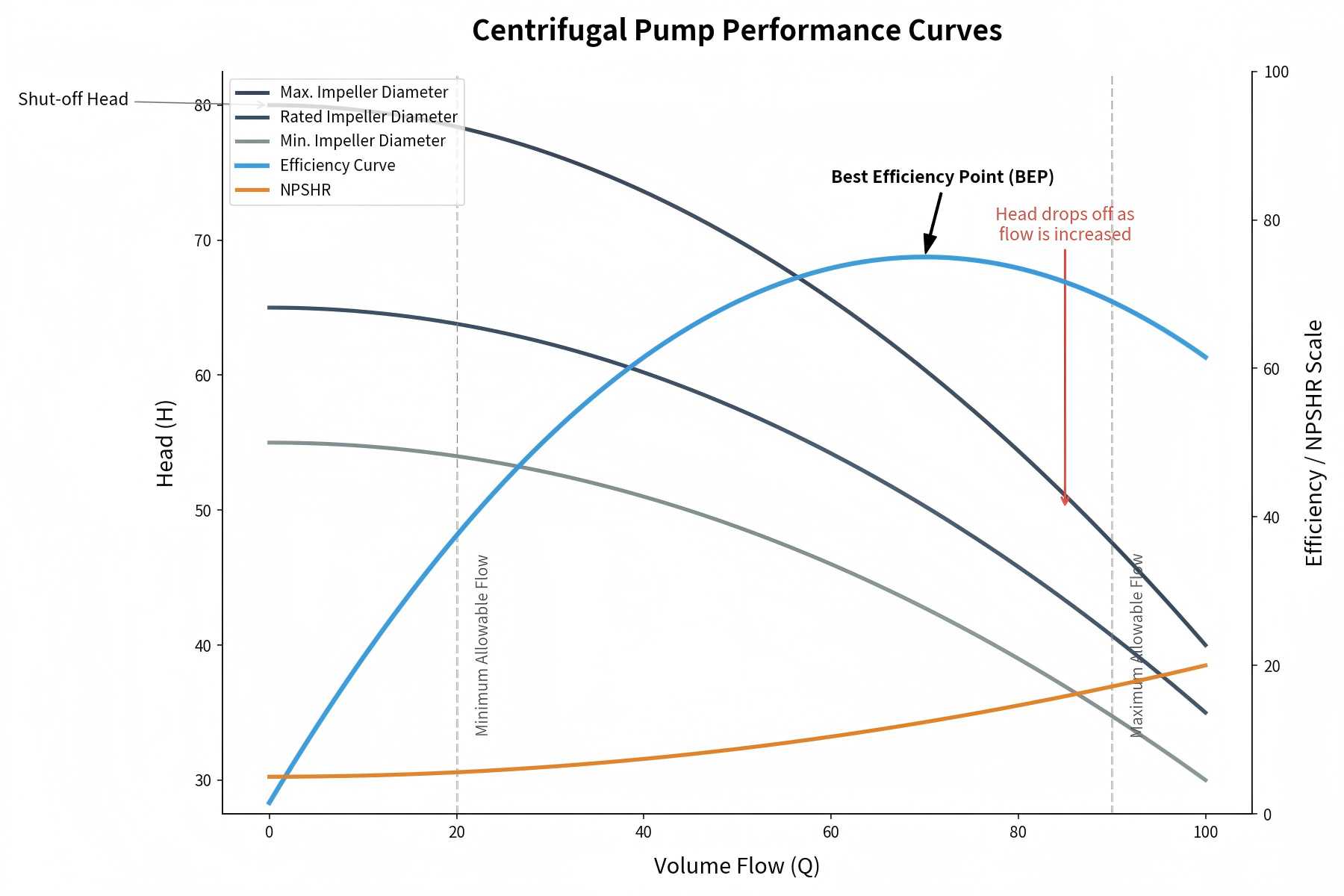

منحنی سر جریان (منحنی H-Q) اساسی ترین بخش منحنی پمپ است. این رابطه بین هد پمپ (ارتفاعی که پمپ می تواند سیال را تا آن بلند کند) و سرعت جریان (حجم سیال تحویل شده توسط پمپ در واحد زمان) را با سرعت ثابت نشان می دهد. به طور معمول، هد بر روی محور عمودی (محور Y) و نرخ جریان در محور افقی (محور X) ترسیم می شود.
یک نتیجه کلیدی را می توان از منحنی H-Q گرفت: با افزایش سرعت جریان، هد به تدریج کاهش می یابد. زیرا با عبور سیال بیشتر از پروانه و محفظه پمپ، اصطکاک و تلاطم سیال در داخل پمپ تشدید می شود و در نتیجه هد کاهش می یابد. به عنوان مثال، یک پمپ می تواند 100 فوت هد با سرعت جریان 50 گالن در دقیقه (gpm) تولید کند، در حالی که وقتی سرعت جریان به 75 gpm افزایش می یابد، هد به 80 فوت کاهش می یابد - این رابطه به وضوح در منحنی قابل مشاهده است.
منحنی توان جریان (منحنی P-Q) رابطه بین مصرف برق پمپ و سرعت جریان در سرعت ثابت را نشان می دهد. مصرف برق (بر حسب اسب بخار یا کیلووات) در محور عمودی و نرخ جریان در محور افقی رسم می شود.
برخلاف منحنی H-Q، منحنی P-Q روند صعودی را نشان می دهد: با افزایش نرخ جریان، مصرف برق افزایش می یابد. این به این دلیل است که پمپ باید تلاش بیشتری برای تحویل سیال بیشتر و غلبه بر اصطکاک و آشفتگی بیشتر انجام دهد. درک این منحنی برای انتخاب موتور پمپ حیاتی است - اگر موتور کم اندازه باشد، ممکن است در شرایط جریان بالا اضافه بار شود. اگر بزرگ باشد باعث اتلاف انرژی می شود.
منحنی بازده جریان (منحنی E-Q) کارایی پمپ را در دبی های مختلف نشان می دهد. راندمان (به صورت درصد بیان می شود) در محور عمودی و نرخ جریان در محور افقی ترسیم می شود. این منحنی کلید کاهش مصرف انرژی است، زیرا نرخ جریانی را که پمپ در آن با حداکثر بازده کار می کند را نشان می دهد.
منحنی راندمان معمولاً «تپهشکل» است: با افزایش نرخ جریان، راندمان به اوج میرسد، سپس با ادامه افزایش نرخ جریان، به تدریج کاهش مییابد. قله این منحنی بهترین نقطه کارایی (BEP) نامیده می شود که در زیر به تفصیل توضیح داده شده است.
خواندن منحنی پمپ فقط به شناسایی سه منحنی فرعی نیست، بلکه درک نکات کلیدی داده ای است که عملکرد پمپ را تعیین می کند. در زیر عناصر اصلی برای تمرکز وجود دارد:
بهترین نقطه بازده (BEP) ترکیبی از دبی و هد است که در آن پمپ با حداکثر راندمان کار می کند، که همچنین اوج منحنی E-Q و اقتصادی ترین نقطه عملکرد پمپ است. هنگام انتخاب پمپ، مدل هایی را اولویت بندی کنید که نقطه عملیاتی مورد نیاز (سرعت جریان + هد) سیستم تا حد امکان به BEP نزدیک باشد.
کارکرد پمپ دور از BEP منجر به افزایش مصرف انرژی، تسریع سایش پروانه و موتور و کاهش عمر مفید پمپ می شود. به عنوان مثال، یک پمپ با BEP مربوط به 60 gpm ممکن است با کاهش 20 تا 30 درصدی راندمان و خرابی زودرس در هنگام کار با سرعت 30 gpm (نصف نرخ جریان BEP) مواجه شود.
محدوده عملیاتی (همچنین به عنوان محدوده عملکرد شناخته می شود) به سرعت جریان و فاصله زمانی هد که پمپ می تواند بدون آسیب رساندن به پروانه، موتور یا سایر اجزاء به طور ایمن کار کند، اشاره دارد. این محدوده با حداقل/حداکثر دبی و هد پمپ تعریف میشود و میتوان آن را مستقیماً بر روی منحنی H-Q مشاهده کرد.
سازندگان معمولاً توصیه می کنند پمپ را در محدوده 70 تا 120 درصد BEP کار کنید تا از محدوده عملکرد ایمن اطمینان حاصل شود. عملکرد خارج از این محدوده ممکن است باعث ایجاد کاویتاسیون، لرزش بیش از حد، گرمای بیش از حد موتور و سایر مشکلات شود.
هد خاموش حداکثر هدی است که پمپ می تواند در جریان صفر ایجاد کند (یعنی زمانی که شیر تخلیه بسته است) که محل تلاقی منحنی H-Q و محور عمودی (محور Y) است. درک هد خاموش برای طراحی سیستم بسیار مهم است - اگر هد استاتیک سیستم از هد خاموش کننده پمپ بیشتر شود، پمپ در رساندن سیال ناکام خواهد بود.
حداکثر دبی حداکثر جریانی است که پمپ می تواند در هد صفر ارائه دهد (یعنی بدون مقاومت جریان)، که محل تلاقی منحنی H-Q و محور افقی (محور X) است. این مقدار به شما کمک می کند تعیین کنید که آیا پمپ می تواند حداکثر نیاز جریان سیستم را برآورده کند یا خیر.
سر مکش مثبت خالص (NPSH) یک پارامتر کلیدی برای جلوگیری از کاویتاسیون است - پدیده ای مخرب که در آن حباب های بخار در سیال به دلیل فشار مکش ناکافی تشکیل می شود و به اجزای پمپ آسیب می رساند. NPSH تفاوت بین فشار سیال در مکش پمپ و فشار بخار سیال است.
اکثر منحنی های پمپ شامل منحنی NPSH هستند که حداقل NPSH مورد نیاز برای عملکرد پمپ بدون کاویتاسیون در دبی های مختلف را نشان می دهد. برای جلوگیری از کاویتاسیون، NPSH موجود سیستم باید بیشتر از NPSH مورد نیاز پمپ باشد.
همه منحنیهای پمپ شکل یکسانی ندارند - شکل آنها به طراحی پمپ بستگی دارد و اشکال مختلف منحنی برای سناریوهای کاربردی مختلف مناسب است. در زیر سه شکل رایج منحنی پمپ آورده شده است:
یک منحنی تند نشان می دهد که پمپ می تواند هد بالایی را در دبی کم ایجاد کند. این نوع منحنی برای کاربردهای فشار بالا مانند سیستم های تغذیه دیگ بخار، تمیز کردن فشار بالا یا فرآیندهای صنعتی که در آن سیال از لوله های نازک یا سیستم های با مقاومت بالا عبور می کند، مناسب است.
منحنی مسطح به این معنی است که پمپ می تواند جریان بالا را در هد پایین ارائه دهد. برای کاربردهای با جریان زیاد و با مقاومت کم مانند سیستم های آبیاری، برج های خنک کننده یا سیستم های تامین آب شهری ایده آل است.
منحنی به سرعت افتادگی نشان می دهد که پمپ در دبی کم مستعد کاویتاسیون است. چنین پمپ هایی برای کارکرد موثر به NPSH موجود بالاتر نیاز دارند و برای کاربردهایی با نرخ جریان پایدار و فشار مکش کافی مناسب هستند.
برای استفاده کامل از منحنی های پمپ، این نکات عملی را دنبال کنید - آنها به شما کمک می کنند پمپ مناسب را انتخاب کنید و عملکرد آن را بهینه کنید:
برای انتخاب درستپمپ گریز از مرکزابتدا الزامات سیستم را روشن کنید، سپس الزامات را با عملکرد پمپ با استفاده از منحنی پمپ مطابقت دهید. در زیر یک راهنمای گام به گام آورده شده است:
پس از انتخاب پمپ مناسب، می توانید عملکرد آن را با استفاده از منحنی پمپ برای کاهش هزینه ها و افزایش عمر مفید آن بهینه کنید. در زیر استراتژی های اصلی آورده شده است:
