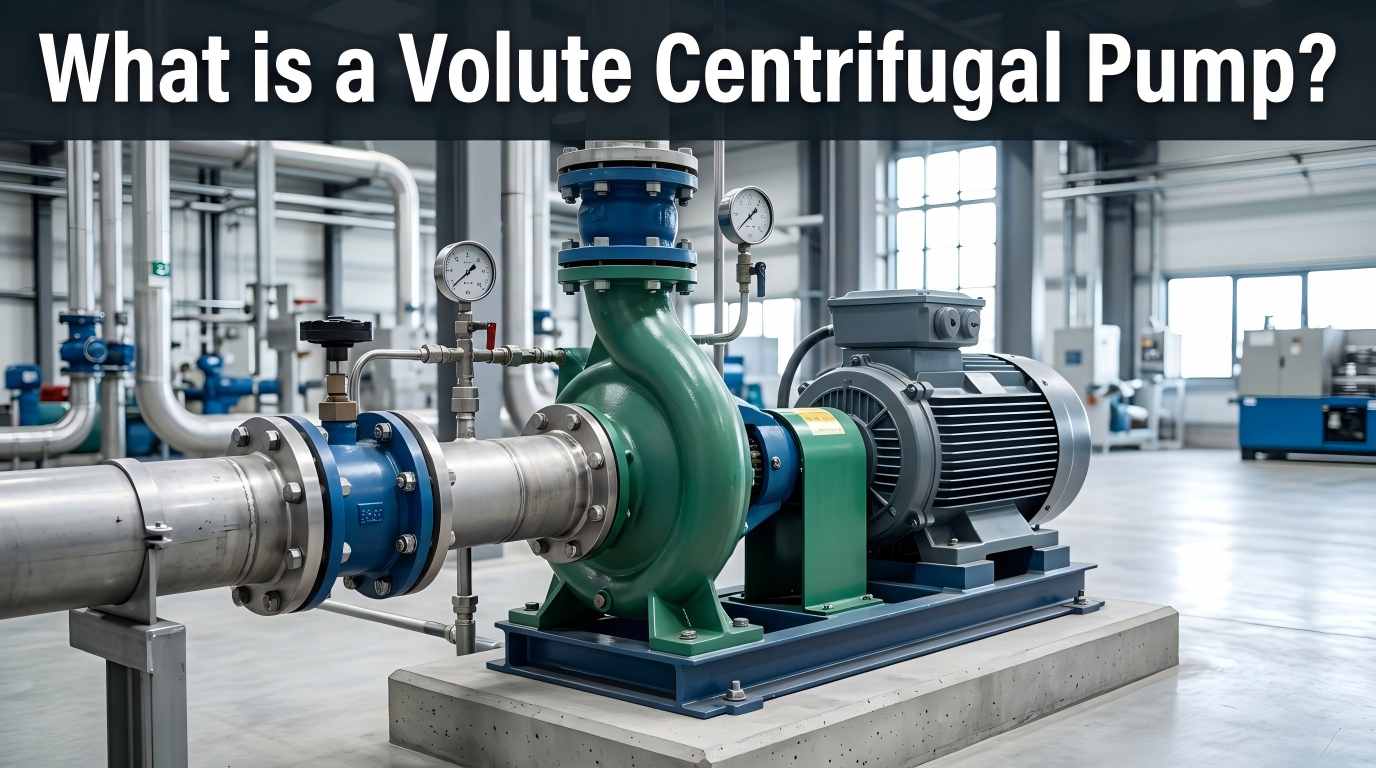

A پمپ گریز از مرکز حلزونینوعی پمپ دینامیک است که انرژی مکانیکی را از طریق چرخش پروانه به انرژی هیدرولیکی تبدیل می کند و برای تحویل کارآمد سیال به یک محفظه حلزونی مارپیچی متکی است. بر خلاف انواع دیگر پمپ های گریز از مرکز، برجسته ترین ویژگی آن پوشش حلزونی شکل (همچنین به عنوان پوشش مارپیچی شناخته می شود) است که جزء اصلی آن را از مدل هایی مانند پمپ های گریز از مرکز پخش کننده متمایز می کند. پمپ های گریز از مرکز Volute دارای ساختار قوی، هزینه نسبتا کم، عملکرد بی صدا و عملکرد قابل اعتماد، با کمترین تأثیر خوردگی و فرسایش هستند. آنها تجهیزات ارجح برای اکثر برنامه های کاربردی تحویل مایعات صنعتی و عمرانی هستند.
عملکرد پایدار پمپ به هماهنگی اجزای مختلف بستگی دارد. اجزای اصلی و عملکرد آنها به شرح زیر است:
یک محفظه مارپیچی که پروانه را با سطح مقطعی احاطه کرده است که به تدریج از خروجی پروانه به درگاه تخلیه افزایش می یابد. وظایف اصلی آن جمع آوری مایع با سرعت بالا، کاهش سرعت و افزایش فشار است. شکل و اندازه آن مستقیماً بر راندمان و فشار پمپ تأثیر می گذارد. آن را به تک پیچ (پرکاربردترین) و دو پیچ (تعادل نیروی شعاعی و افزایش عمر مفید) تقسیم می کنند.
"قلب" پمپ، یک جزء چرخان با تیغه های خمیده، از طریق یک شفت پمپ به موتور متصل می شود. برای تولید نیروی گریز از مرکز، مکیدن سیال و انتقال انرژی جنبشی با سرعت بالا می چرخد. پارامترهای تیغه (شکل، کمیت، زاویه) میزان جریان، سر و کارایی پمپ را تعیین می کنند.
محور پمپ انرژی مکانیکی را از موتور به پروانه منتقل می کند. بلبرینگ ها از چرخش محور پمپ پشتیبانی می کنند، هم محوری را حفظ می کنند و اصطکاک را کاهش می دهند. برای شرایط کاری با دمای بالا و فشار بالا، خنک کننده های روغن برای جلوگیری از خراب شدن روغن و افزایش عمر یاتاقان مورد نیاز هستند.
از نشت مایع و ورود هوای خارجی برای جلوگیری از ایجاد حفره جلوگیری می کند. انواع متداول عبارتند از مهر و موم مکانیکی و مهر و موم بسته بندی. تطبیق با سیستم های آب بندی کمکی می تواند قابلیت اطمینان را بهبود بخشد و تعمیر و نگهداری می تواند به استانداردهای API 682 مراجعه کند.
درگاه مکش در مرکز پیچک برای کشیدن سیال قرار دارد. درگاه تخلیه در انتهای پیچ برای تحویل سیال تحت فشار قرار دارد. اندازه و شکل هر دو بر مقاومت سیال و راندمان پمپ تأثیر می گذارد.
فرآیند کار تبدیل مداوم انرژی است که به 4 مرحله اصلی تقسیم می شود:
موتور پروانه را به سمت چرخش با سرعت بالا هدایت می کند و یک ناحیه کم فشار در مرکز پروانه تشکیل می دهد. سیال تحت اختلاف فشار به داخل پمپ مکیده می شود.
همانطور که پروانه به طور مداوم می چرخد، تیغه ها سیال را برای حرکت شعاعی فشار می دهند و به طور قابل توجهی سرعت جریان و انرژی جنبشی سیال را افزایش می دهند.
سیال با سرعت بالا وارد محفظه پیچ می شود، جایی که گذرگاه جریان بزرگ شده سرعت جریان را کاهش می دهد و انرژی جنبشی را به انرژی فشار تبدیل می کند تا به تحویل فشار بالا برسد.
سیال تحت فشار از طریق درگاه تخلیه تخلیه می شود. با چرخش مداوم پروانه، تحویل مداوم تکمیل می شود.
ساختار حلزونی با ویژگی های جریان سیال مطابقت دارد و از دست دادن آشفتگی را کاهش می دهد. راندمان در شرایط طراحی با توزیع یکنواخت سرعت جریان به 70 تا 90 درصد میرسد.
اجزای هسته کمتر، پردازش و نصب آسان، عدم وجود مکانیزم انتقال پیچیده، میزان خرابی کم، عدم نیاز به شیرهای ورودی و خروجی و هزینه نگهداری کم.
قابل طراحی در مشخصات مختلف با توجه به شرایط کاری، مناسب برای سیالات مختلف مانند آب تمیز، فاضلاب و رسانه های شیمیایی و سازگار با دمای معمولی، دمای بالا و شرایط کاری فشار بالا.
طراحی یکپارچه، اندازه کوچک و وزن سبک، مناسب برای سناریوهای فضای محدود، و ادغام آسان در سیستم های تحویل موجود.
هزینه ساخت کم، جایگزینی راحت قطعات پوشیده، صرفه جویی در انرژی از طریق عملکرد کارآمد، مناسب برای سناریوهای تحویل با جریان بزرگ.
پمپ های گریز از مرکز Volute به دلیل مزایای هیدرودینامیکی خود یک انتخاب قابل اعتماد برای تحویل سیال صنعتی هستند. با این حال، کارایی انرژی واقعی آنها تحت تأثیر جزئیاتی مانند انتخاب مواد و ساخت قرار می گیرد. Teffiko راه حل های پایدار و کارآمد تحویل مایعات را از طریق تحقیق و توسعه دقیق و آزمایش دقیق ایجاد می کند. برای مشاوره یا سفارش خوش آمدید:www.teffiko.com
