پمپ حجمی وسیله ای است که با تغییر دوره ای حجم حفره پمپ ، انتقال مایعات را تحقق می بخشد. انواع متداول شامل پمپ های دنده ، پمپ های صفحه کشویی ، پمپ های دیافراگم ، پمپ های پیچ معمولی و غیره است. گرچه منطق اصلی آنها تغییر حجمی است ، اما پمپ حفره مترقی ، با طراحی حفره مارپیچ مداوم و صاف آن ، از نظر ویژگی های جریان ، سازگاری رسانه ، توانایی ضد بلوک و پایداری عملکرد متفاوت است. این مقاله از پنج بعد اصلی مقایسه می شود و مزایای منحصر به فرد آن را تجزیه و تحلیل می کندپمپ های حفره پیشرونده.
سرعت جریان پمپ های حجمی در اصل نتیجه مکش و تخلیه دوره ای است ، اما نوسان سرعت جریان انواع پمپ های مختلف بسیار متفاوت است.
هسته پمپ حفره پیشرونده یک حفره مارپیچ مداوم است که توسط یک روتور مارپیچ و یک استاتور تشکیل می شود. هنگامی که روتور می چرخد ، حفره به طور یکنواخت در امتداد محور حرکت می کند ، و مایع از انتهای ورودی تا انتهای تخلیه در حفره پیچیده می شود و در کل فرآیند جهش حجم ناگهانی وجود ندارد. بنابراین ، سرعت جریان آن به صورت خطی با سرعت چرخش تغییر می کند و سرعت پالس می تواند به اندازه 1 ٪ -3 ٪ باشد. خروجی جریان پایدار می تواند از نوسانات فشار جلوگیری کند. این ثبات باعث می شود در سیستم های هیدرولیک دقیق عملکرد خوبی داشته و دقت ماشینکاری را بهبود بخشد. میزان پالس سایر پمپ های حجمی بالاتر از 5 ٪ است ، فقط در مورد سناریوهایی با نیاز پایداری کم کاربرد دارد.
مجتمع های سیال در تصفیه فاضلاب ، صنایع شیمیایی ، مواد غذایی و مزارع دیگر حاوی ذرات ، الیاف ، ویسکوزیته بالا یا مواد خورنده هستند. پمپ های حجمی سنتی به دلیل محدودیت های ساختاری اغلب قادر به سازگاری با همه رسانه ها نیستند و حفره مارپیچی باز پمپ حفره پیشرونده این محدودیت را می شکند.
مزیت اصلی حفره مارپیچ آن این است که هیچ کانال باریک و بافر استاتور الاستیک وجود ندارد:
• عرض کانال می تواند به 30 ٪ -50 ٪ از کالیبر پمپ برسد و می تواند به طور مستقیم ذرات جامد را با قطر 8 میلی متر منتقل کند.
• استاتور از لاستیک الاستیک ساخته شده است. هنگامی که ذرات از آن عبور می کنند ، استاتور ذرات بسته بندی را کمی تغییر شکل می دهد تا از لگد زدن جلوگیری شود.
• ویسکوزیته محیط دارای طیف گسترده ای از سازگاری است و راندمان مایعات با ویسکوزیته بالا فقط 5 ٪ -10 ٪ کاهش می یابد.
پمپ های حجمی دیگر محدودیت هایی در محیط دارند:
• پمپ دنده: با تکیه بر آب در آب بندی دنده ، فقط می تواند مایعات بدون ذرات ، کم ویسکوزیته را منتقل کند و محیط حاوی ذرات باعث تسریع در سایش دنده می شود.
• پمپ صفحه کشویی: شکاف بین صفحه کشویی و استاتور کوچک است ، و فیبر یا ذرات بزرگ به راحتی در شکاف گیر می شوند و در نتیجه دمپایی گیر کرده است.
• پمپ دیافراگم: از طریق حرکت متقابل دیافراگم حمل می شود ، صندلی دریچه/دریچه دریچه ای باید در کانال نصب شود و ذرات به راحتی می توانند دریچه را مسدود کنند ، که فقط برای انتقال مایعات تمیز یا میکروپیژیکی مناسب است.
الیاف ، مو ، سیلت و غیره در لوله به راحتی در کانال یا شکاف جمع می شوند و باعث می شود که انسداد نتواند کار را نتواند. حفره مارپیچی بدون زاویه مرده پمپ حفره پیشرونده این مشکل را کاملاً حل می کند.
حفره مارپیچ آن یک فضای مداوم و باز و بدون هیچ گوشه مرده و شکاف های باریک است. پس از ورود مایعات از انتهای مکش ، در امتداد شیار مارپیچی به سمت انتهای تخلیه حرکت می کند ، و هیچ انقباض ناگهانی کانال یا چرخش در کل فرآیند وجود ندارد. حتی اگر فاضلاب حاوی الیاف طولانی منتقل شود ، الیاف در حفره مارپیچ پیچیده می شوند و با مایع ترجمه می شوند و پیچیده یا مسدود نمی شوند.
سایر پمپ های حجمی: نقص ساختاری در مخفی کردن خاک و مقیاس
• پمپ دنده: شکاف بین دنده و بدنه پمپ کوچک است و فیبر به راحتی در شکاف گیر می شود و باعث می شود دنده گیر بیفتد.
• پمپ صفحه کشویی: سطح تماس صفحه کشویی و استاتور تماس خط است و ذرات کوچک به راحتی در سطح تماس تعبیه می شوند و در نتیجه مسدود شدن صفحه کشویی.
• پمپ دیافراگم: توپ/صندلی دریچه یک تله ذرات است و ذرات ریز در شیر گیر می شوند و در نتیجه مکش ضعیف ایجاد می شود.
برای فرآیند پشتی ، ثبات جریان به طور مستقیم بر اثر پردازش و هزینه تأثیر می گذارد. پالس کم و ویژگی های جریان ثابت پمپ حفره پیشرونده آن را به یک تثبیت کننده برای فرآیندهای دقیق تبدیل می کند.
سرعت جریان آن فقط با سرعت چرخش تعیین می شود و سرعت پالس بسیار کم است ، که می تواند به تنظیم دقیق جریان برسد:
• هنگامی که به یک موتور مبدل فرکانس مجهز شده است ، سرعت چرخش را می توان با سرعت در محدوده سرعت رتبه بندی تنظیم کرد و سرعت جریان به صورت خطی تغییر می کند.
• در پیوند کم آبی لجن ، جریان لجن پایدار می تواند اطمینان حاصل کند که تهویه و لجن کاملاً مخلوط شده و راندمان کم آبی را بهبود می بخشد.
• در سیستم افزودنی عامل ، خروجی جریان ثابت از آلودگی ثانویه یا ضایعات عامل ناشی از افزودن بیش از حد جلوگیری می کند.
سایر پمپ های حجمی دارای مشکلات جریان بزرگ و کوچک هستند:
• پمپ دنده: پالس جریان بزرگ است و برای تثبیت جریان و افزایش پیچیدگی سیستم ، یک مخزن بافر اضافی باید پیکربندی شود.
• پمپ صفحه کشویی: میزان پالس حدود 5 ٪ -10 ٪ است. اگرچه از پمپ دنده بهتر است ، اما هنوز به یک دستگاه بافر نیاز دارد.
• پمپ دیافراگم: سرعت جریان تحت تأثیر فرکانس باز و بسته شدن شیر قرار می گیرد ، که فقط برای سناریوهایی که نیازهای کم برای دقت جریان B دارند مناسب است.
هزینه نگهداری پمپ های حجمی اغلب 30 ٪ -50 ٪ از کل هزینه عملیاتی را تشکیل می دهد ، و مدولار سازی و طراحی لباس کم پمپ های حفره پیشرونده این بار را تا حد زیادی کاهش می دهد.
قطعات اصلی آن فقط روتورها ، استاتورها و مهر و موم ها هستند و مکانیسم انتقال پیچیده ای وجود ندارد
• استاتور یک ماژول مستقل است. هنگام تعویض ، فقط باید فلنج بدنه پمپ را برداشته و روتور را بیرون بکشید تا آن را تکمیل کنید.
• سطح روتور سخت شده و استاتور الاستومر است. هنگام حمل فاضلاب حاوی شن و ماسه ، عمر خدمات می تواند تا 2-3 سال باشد.
سایر پمپ های حجمی نیاز به تعمیر و نگهداری بالایی دارند:
• پمپ دنده: برای از بین بردن بدنه پمپ ، تعویض دنده و حلقه آب بندی ، 2-4 ساعت طول می کشد و چرخ دنده ها به راحتی از بین می روند.
• پمپ دمپایی: دمپایی و استاتور باید به عنوان یک کل جایگزین شوند و هزینه نگهداری آن زیاد است.
• پمپ دیافراگم: دیافراگم و توپ دریچه به طور مکرر تعویض می شوند و صندلی دریچه مستعد سایش و نشت است.
در مقایسه با سایر پمپ های حجمی ، مزیت اصلی پمپ حفره پیشرونده از طراحی منحصر به فرد حفره مارپیچی مداوم آن ناشی می شود. این نقاط درد پالس جریان ، سازگاری رسانه ها ، ضد بلوک ، پایداری عملیات و غیره را از طریق مهاجرت حجمی پیشرونده حل می کند و برای انتقال مایعات پیچیده به یک همه جانبه تبدیل می شود. در زمینه های تصفیه فاضلاب ، صنایع شیمیایی ، مواد غذایی و پزشکی ، عملکرد جامع آن به طور قابل توجهی نسبت به پمپ های حجمی سنتی برتر است و یک قهرمان نامرئی در زمینه انتقال مایعات صنعتی است.

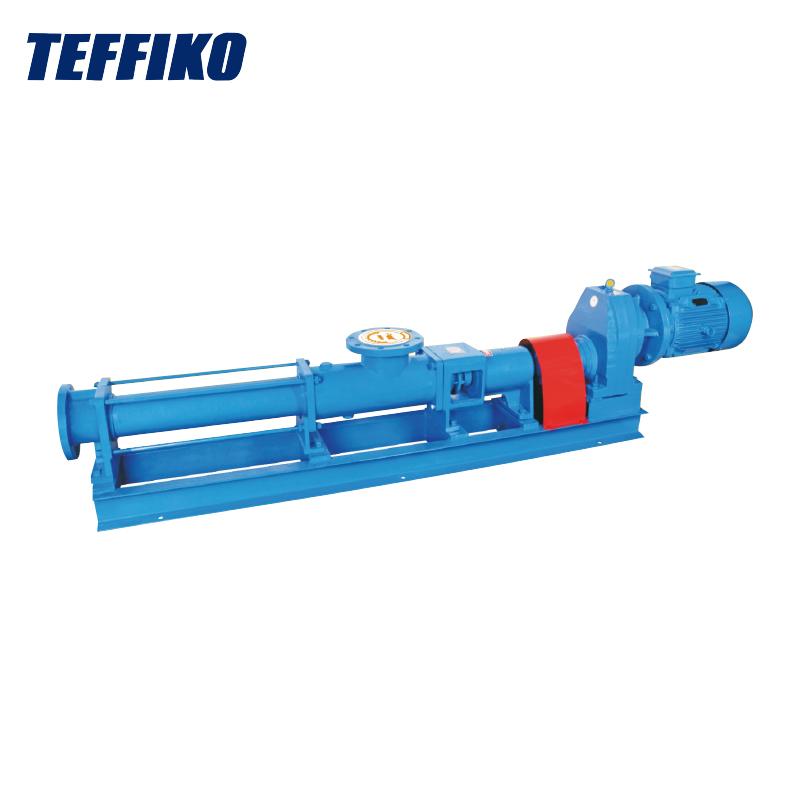

تیفیکوتمرکز بر تحقیق و توسعه ، تولید و فروشپمپ های حفره پیشروندهبشر این محصولات به دلیل تجمع فنی عمیق و روحیه نوآورانه ، از شهرت خوبی در صنعت پمپ برخوردار هستند. این شرکت دارای یک تیم تحقیق و توسعه حرفه ای ، تجهیزات پیشرفته تولید و یک سیستم بازرسی با کیفیت دقیق است. ما متعهد هستیم که عملکرد آنها را بهبود بخشیم ، محصولات با کیفیت بالا را به مشتریان جهانی ارائه دهیم و نیازهای انتقال سیال صنایع مختلف را برآورده کنیم.
