مقایسه پیکربندی پمپ OH و پمپ BB

API 610 به عنوان استاندارد عمومی اصلی برای پمپ های گریز از مرکز افقی در صنایع پتروشیمی، نفت و گاز و صنایع شیمیایی عمل می کند. این استاندارد پمپ‌های گریز از مرکز صنعتی را به سه پیکربندی اصلی طبقه‌بندی می‌کند: پمپ‌های آویزان OH، پمپ‌های بین بلبرینگ BB و پمپ‌های معلق عمودی VS. Teffiko با سالها تحقیق و توسعه عمیق و تخصص تولید در پمپ های منطبق با API 610، راه حل های بسیار قابل اعتماد حمل و نقل سیال را برای صنایع مختلف از طریق طراحی ساختاری استاندارد و تجربه غنی در انطباق با شرایط عملیاتی سخت ارائه می دهد.

I. تعاریف اساسی سه نوع پمپ API 610

OH (پمپ آویزان):پروانه در انتهای شفت پمپ نصب شده است که به صورت کنسولی در خارج از محفظه یاتاقان قرار دارد. مجموعه بلبرینگ کاملاً از سیال فرآیند جدا شده است. این یک نوع پمپ افقی سبک وزن اصلی است.

BB (پمپ بین یاتاقان):پروانه بین دو مجموعه یاتاقان با ساختار پشتیبانی متقارن مرتب شده است که تعادل روتور و استحکام کلی پشتیبانی را برای شرایط عملیاتی سخت بهبود می بخشد.

VS (پمپ معلق عمودی):محور پمپ و پروانه به صورت عمودی آویزان شده و در سیال منتقل شده غوطه ور می شوند. این بیشتر در سناریوهای حمل و نقل عمودی در آبهای عمیق و درون مخزن اعمال می شود و در این سند به طور مفصل مورد بحث قرار نخواهد گرفت.

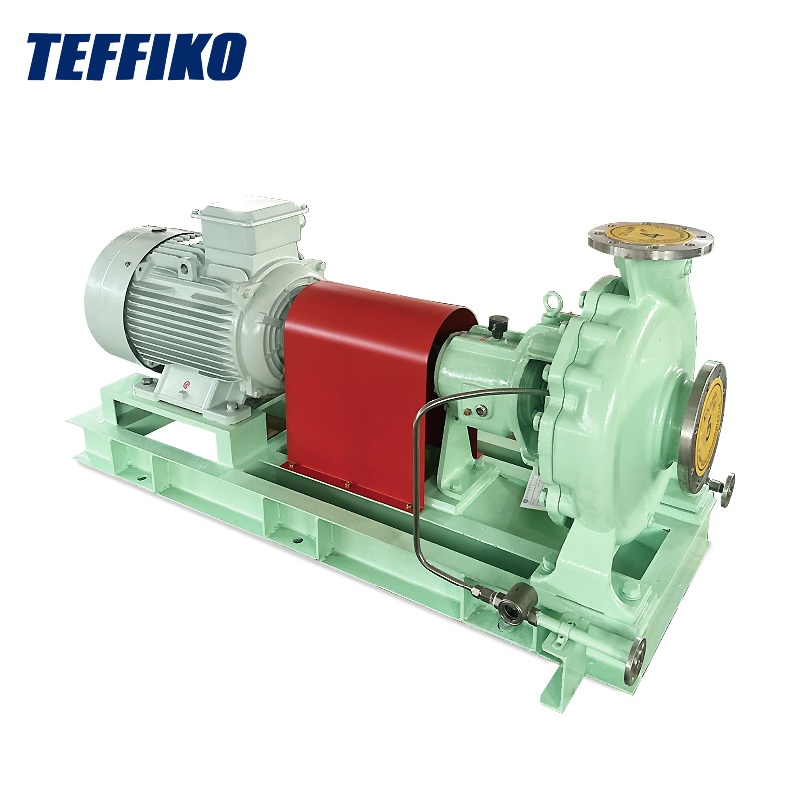

II. تجزیه و تحلیل تمام بعدی ازپمپ های اورهنگ OH

1. انواع فرعی

•  OH1: پمپ مکش انتهایی پایه دار با براکت یاتاقان مستقل، رایج ترین مدل پایه.
•  OH2: محفظه نصب شده در خط مرکزی برای سرویس نوسان دما، مجهز به محفظه یاتاقان مستقل.
•  OH3/OH4/OH5: مدل‌های مشتق عمودی با ساختارهای جفت نزدیک یا مجزا.
•  OH6: طراحی یکپارچه دنده با سرعت بالا، اختصاص داده شده به حمل و نقل هیدروکربن سبک و کاربردهای کمکی فشرده سازی گاز.

2. مزایای اصلی

ساختار کلی فشرده با ردپای کوچک، مناسب برای پروژه های با محدودیت فضا؛ عملیات تعمیر و نگهداری ساده؛ بازرسی راحت و جایگزینی مهر و موم های مکانیکی و پروانه ها، که به طور قابل توجهی زمان خرابی را کاهش می دهد. مناسب برای شرایط فشار پایدار و بار هیدرولیکی متوسط، و سازگاری عالی برای وظایف خدمات شهری را نشان می دهد.

3. محدودیت های شرایط عملیاتی

با محدودیت ساختار آویزان، خطر انحراف شفت بالا در شرایط با قطر پروانه زیاد و شرایط فشار بالا رخ می دهد که ممکن است به راحتی باعث ایجاد لرزش بیش از حد شود. برای سیستم‌های تولید مداوم و سنگین با جریان بالا، دمای بالا و فشار بالا مناسب نیست. دارای عمر مفید کوتاه و سایش سریع مهر و موم در شرایط عملیاتی شدید طولانی مدت است.

4. سناریوهای کاربردی معمولی

حمل و نقل آب کارخانه، دوز معرف شیمیایی، انتقال هیدروکربن سبک، انتقال فرآیند کمکی به سیال و سایر وظایف غیر بحرانی، متناوب یا کم بار.

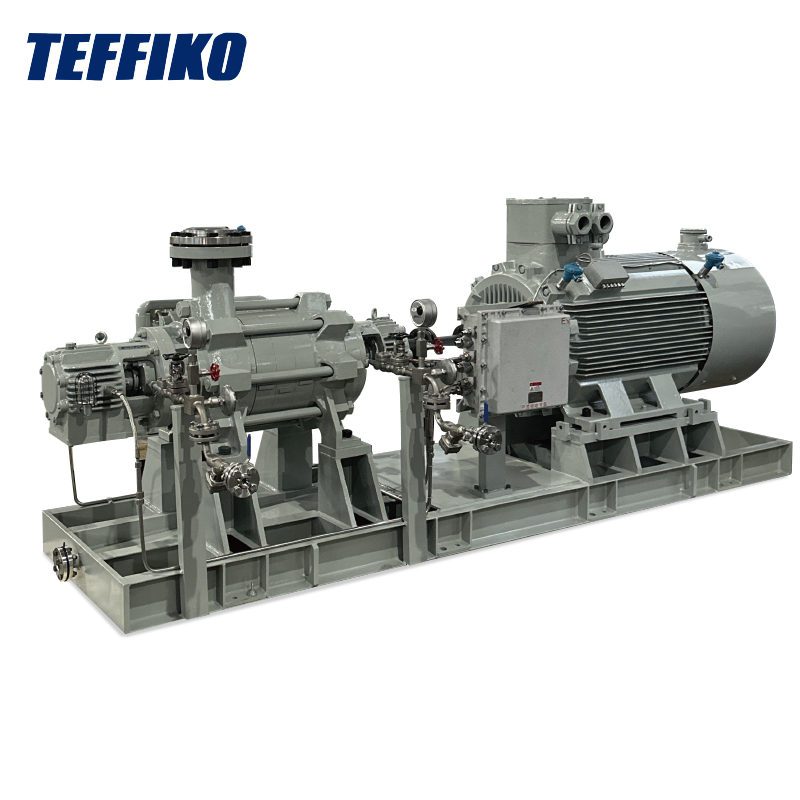

III. تجزیه و تحلیل تمام بعدی ازBB بین یاتاقان پمپ

1. انواع فرعی

• - BB1: ساختار محوری که از انتقال سیال تک مکش یا دو مکش پشتیبانی می کند.
• - BB2: پمپ تک مرحله ای با تقسیم شعاعی، مدل اصلی برای سرویس تک مرحله ای پرفشار.
• - BB3: پمپ چند مرحله ای محوری برای فشار چند مرحله ای با فشار متوسط ​​تا بالا.
• - BB4: ساخت و ساز چند مرحله ای سگمنتال با تقسیم شعاعی.
• - BB5: پمپ چند مرحله ای شعاعی تقسیم شده از نوع بشکه، که به طور خاص برای وظایف فشار بسیار بالا طراحی شده است.

2. مزایای اصلی

طراحی متقارن پشتیبانی از روتور، سازگاری بار قوی و پایداری شفت بسیار بالا را امکان پذیر می کند. قابلیت کارکرد طولانی مدت در شرایط دمای بالا و فشار بالا با بارهای دینامیکی محور نیروهای روتور متعادل به طور موثری لرزش تجهیزات و رانش محوری را کاهش می دهند و در مقایسه با پمپ های OH پایداری عملیاتی بسیار بالاتری را ارائه می دهند.

3. محدودیت های شرایط عملیاتی

وزن تجهیزات سنگین تر، ردپای بزرگتر، و الزامات برای پایه های تجهیزات قوی و محکم. ساختارهای پیچیده و پیچیده، به ویژه برای پمپ های BB چند مرحله ای؛ روش های دست و پا گیر جداسازی و نگهداری با حجم کار تعمیر و نگهداری سنگین و الزامات سختگیرانه برای دقت تراز در حین نصب.

4. سناریوهای کاربردی معمولی

حمل و نقل از راه دور با خط لوله گاز، سیستم های تزریق آب در میدان نفتی، گردش مایع آمین پالایشگاه، تخلیه با دمای بالا به پایین برج، فشار آب خوراک بویلر و سایر وظایف حیاتی تولید مداوم.

IV. مقایسه دقیق پیکربندی های هسته بین پمپ های OH و پمپ های BB

برای تسهیل تمایز سریع پیکربندی‌های سخت‌افزاری، عملکرد و تفاوت‌های عملکرد و نگهداری بین دو نوع پمپ، جدول مقایسه کامل زیر تحت استاندارد API 610 پارامترهای انتخاب اصلی را پوشش می‌دهد:

 V. خلاصه انتخاب

برای پروژه‌هایی که به دنبال بهره‌برداری و نگهداری کم‌هزینه، راحت و با فضای محدود، تحت فشار متوسط ​​به کم، جریان کم تا متوسط ​​هستند، پمپ‌های آویزان OH ترجیح داده می‌شوند. برای واحدهای تولید پیوسته حیاتی که تحت شرایط دمای بالا، فشار بالا و جریان بالا با الزامات سختگیرانه برای پایداری تجهیزات، نرخ خرابی کم و عمر طولانی قرار دارند، پمپ‌های بین بلبرینگ BB باید اتخاذ شوند. انتخاب واقعی پمپ مستلزم ارزیابی جامع پارامترهایی مانند خورندگی متوسط، ویسکوزیته و فرکانس راه‌اندازی توقف برای متعادل کردن قابلیت اطمینان تجهیزات و اقتصاد پروژه است.
