رابطه بین فشار خروجی و نرخ جریان یک پمپ گریز از مرکز

پمپ های گریز از مرکز«اسب کار» در صنایعی مانند تصفیه آب، نفت و گاز و تولید هستند. فشار خروجی (همچنین به عنوان فشار تخلیه نیز شناخته می شود) و سرعت جریان، مهم ترین شاخص های عملکرد آنها هستند. ارتباط بین این دو به طور مستقیم بازده پمپ، مصرف انرژی و پایداری سیستم را تعیین می کند. خواه در طراحی مهندسی، بهره برداری تجهیزات یا سایر زمینه های مرتبط مشغول باشید، تسلط بر این رابطه کلید بهینه سازی عملکرد تجهیزات و اجتناب از انحرافات است. در زیر، همراه با تجربه عملی صنعتی در محل، تعامل آنها، عوامل تأثیرگذار، و کاربردهای عملی را تجزیه و تحلیل می‌کنیم - همه بینش‌های عملی.

I. قانون اصلی: رابطه متناسب معکوس تحت شرایط ثابت

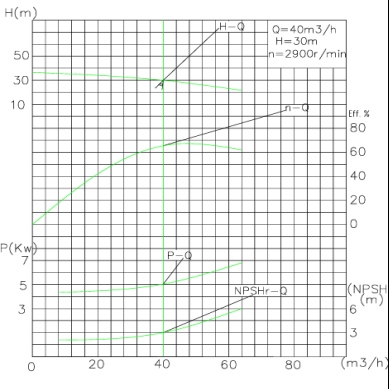

تحت شرایط سرعت چرخش ثابت و قطر پروانه، فشار خروجی و سرعت جریان یک پمپ گریز از مرکز یک رابطه معکوس نسبت دارد. این قانون می تواند به طور شهودی از طریق منحنی Q-H (منحنی سرعت جریان-هد) منعکس شود: هد مستقیماً با فشار مرتبط است و با افزایش سرعت جریان، هد کاهش می یابد و بالعکس.

این اصل پیچیده نیست: پمپ های گریز از مرکز انرژی را از طریق نیروی گریز از مرکز تولید شده توسط پروانه چرخان به سیالات منتقل می کنند. هنگامی که سرعت جریان افزایش می یابد، سیال بیشتری در هر واحد زمان از کانال های پروانه عبور می کند. با این حال، کل انرژی خروجی پروانه در یک سرعت چرخشی ثابت محدود می‌شود، بنابراین انرژی تخصیص یافته به هر واحد سیال کاهش می‌یابد و فشار خروجی متناسب با آن کاهش می‌یابد. به عنوان مثال، یک پمپ گریز از مرکز با سرعت چرخشی 1800 دور در دقیقه دارای فشار خروجی تقریباً 4 بار است که سرعت جریان 60 m³/h باشد. هنگامی که سرعت جریان به 90 m³ / ساعت افزایش می یابد، فشار احتمالاً به حدود 2.2 بار کاهش می یابد. این رابطه نسبت معکوس برای تمام پمپ های گریز از مرکز که در محدوده طراحی خود کار می کنند صادق است.

II. عوامل کلیدی موثر بر رابطه فشار-جریان

قانون تناسب معکوس اساسی تحت تأثیر عوامل زیر قرار می گیرد که منجر به انحراف منحنی Q-H و در نتیجه تغییر برهمکنش بین این دو می شود:

1. سرعت چرخش:طبق قوانین میل ترکیبی، فشار متناسب با مجذور سرعت چرخش و دبی متناسب با سرعت چرخش است. افزایش سرعت چرخش (به عنوان مثال، از طریق یک درایو فرکانس متغیر/VFD) به طور همزمان هم فشار و هم سرعت جریان را افزایش می‌دهد و کل منحنی Q-H را به سمت بالا تغییر می‌دهد. در شرایط ایده آل، هنگامی که سرعت چرخش دو برابر می شود، فشار به 4 برابر اصلی افزایش می یابد و سرعت جریان به طور همزمان دو برابر می شود.
2. قطر پروانه:کوتاه کردن پروانه به طور همزمان فشار و سرعت جریان را کاهش می دهد. قوانین میل ترکیبی در اینجا نیز اعمال می شود: فشار متناسب با مربع قطر است و سرعت جریان متناسب با قطر است. به طور کلی، کاهش 10 درصدی قطر باعث کاهش تقریبی 19 درصدی فشار و کاهش 10 درصدی در سرعت جریان می شود.
3. مقاومت سیستم:«اسب کار» در صنایعی مانند تصفیه آب، نفت و گاز و تولید هستند. فشار خروجی (همچنین به عنوان فشار تخلیه نیز شناخته می شود) و سرعت جریان، مهم ترین شاخص های عملکرد آنها هستند. ارتباط بین این دو به طور مستقیم بازده پمپ، مصرف انرژی و پایداری سیستم را تعیین می کند. خواه در طراحی مهندسی، بهره برداری تجهیزات یا سایر زمینه های مرتبط مشغول باشید، تسلط بر این رابطه کلید بهینه سازی عملکرد تجهیزات و اجتناب از انحرافات است. در زیر، همراه با تجربه عملی صنعتی در محل، تعامل آنها، عوامل تأثیرگذار، و کاربردهای عملی را تجزیه و تحلیل می‌کنیم - همه بینش‌های عملی.
4. خواص سیالات:. ما یک تیم فنی حرفه ای، راه حل های سفارشی و پشتیبانی جامع پس از فروش داریم تا عملکرد کارآمد تجهیزات شما را در طول فرآیند همراهی کنیم و به حل چالش های مختلف حمل و نقل مایعات صنعتی کمک کنیم.

III. کاربردهای عملی: بهینه سازی عملیات و عیب یابی

تسلط بر قوانین فوق می تواند به حل مشکلات عملی و بهبود اثرات عملیاتی به صورت هدفمند کمک کند:

1. تنظیم نرخ جریان:برای افزایش سرعت جریان، می‌توانید مقاومت سیستم را با باز کردن بیشتر دریچه‌ها، جایگزینی با خطوط لوله با قطر بزرگ‌تر یا افزایش سرعت چرخش پمپ از طریق VFD کاهش دهید. برای کاهش سرعت جریان، از استفاده از شیرهای دریچه گاز (که به راحتی باعث اتلاف انرژی می شوند) خودداری کنید و کاهش سرعت چرخش را از طریق VFD برای حفظ تعادل فشار و جریان بهینه در اولویت قرار دهید.
2. عیب یابی فشار:وقتی فشار خروجی خیلی کم است، ابتدا سایش پروانه، سرعت چرخش ناکافی یا مقاومت بیش از حد سیستم را بررسی کنید. افزایش سرعت چرخش یا تعویض پروانه فرسوده می تواند فشار را بدون تأثیر بر سرعت جریان بازگرداند. هنگامی که فشار بیش از حد بالا است، لازم است مقاومت سیستم را کاهش دهید یا پروانه را کوتاه کنید.
3. به حداکثر رساندن کارایی:پمپ باید نزدیک به بهترین نقطه بازده (BEP) کار کند، که ناحیه ای است که بالاترین راندمان را در منحنی Q-H دارد. کار کردن دور از BEP (به عنوان مثال، فشار بالا و سرعت جریان کم) مصرف انرژی را افزایش می دهد و همچنین ممکن است باعث ایجاد حفره، آسیب مکانیکی و سایر مشکلات شود.

IV. سوالات متداول

س: آیا هر چه فشار خروجی یک پمپ گریز از مرکز بیشتر باشد، سرعت جریان بیشتر است؟

پاسخ: خیر. تحت سرعت چرخشی ثابت و مقاومت سیستم، فشار و سرعت جریان یک رابطه معکوس دارند—معمولاً، هر چه فشار بیشتر باشد، نرخ جریان کمتر است.

س: چگونه سرعت جریان را بدون کاهش فشار افزایش دهیم؟

A: سرعت چرخش را از طریق VFD افزایش دهید یا پروانه را با قطر بزرگتر جایگزین کنید. با توجه به قوانین میل ترکیبی، هر دو روش می توانند به بهبود همزمان نرخ جریان و فشار دست یابند.

س: عوامل اصلی موثر بر فشار خروجی چیست؟

A: عوامل اصلی سرعت چرخش، قطر پروانه، مقاومت سیستم و چگالی سیال است. در این میان، سرعت چرخش و قطر بیشترین تأثیر را دارند و باید در هنگام تنظیمات اولویت بندی شوند.

نتیجه گیری

رابطه اصلی بین فشار خروجی و سرعت جریان یک پمپ گریز از مرکز در شرایط ثابت یک تناسب معکوس است، اما می‌توان آن را با تنظیم سرعت چرخش، اندازه پروانه، مقاومت سیستم و خواص سیال به‌طور انعطاف‌پذیری بهینه کرد. به کارگیری این دانش در عملیات عملی نه تنها می تواند عملکرد عملیاتی پمپ را بهبود بخشد و مصرف انرژی را کاهش دهد، بلکه از تلفات خرابی ناشی از خرابی تجهیزات نیز جلوگیری کند. لازم به ذکر است که برای سناریوهای کاربردی خاص، مراجعه به منحنی Q-H پمپ و انجام آزمایشات در محل برای تعیین نقطه عملکرد بهینه بسیار مهم است. چه در طراحی سیستم و چه در عیب یابی بعدی، درک کامل این رابطه اصلی برای عملکرد کارآمد و پایدار پمپ های گریز از مرکز ضروری است. اگر سوال دیگری در مورد انتخاب پمپ گریز از مرکز، تطبیق پارامتر فشار-جریان، بهینه سازی شرایط کاری و غیره دارید، می توانید با ما تماس بگیرید.teff. ما یک تیم فنی حرفه ای، راه حل های سفارشی و پشتیبانی جامع پس از فروش داریم تا عملکرد کارآمد تجهیزات شما را در طول فرآیند همراهی کنیم و به حل چالش های مختلف حمل و نقل مایعات صنعتی کمک کنیم.
