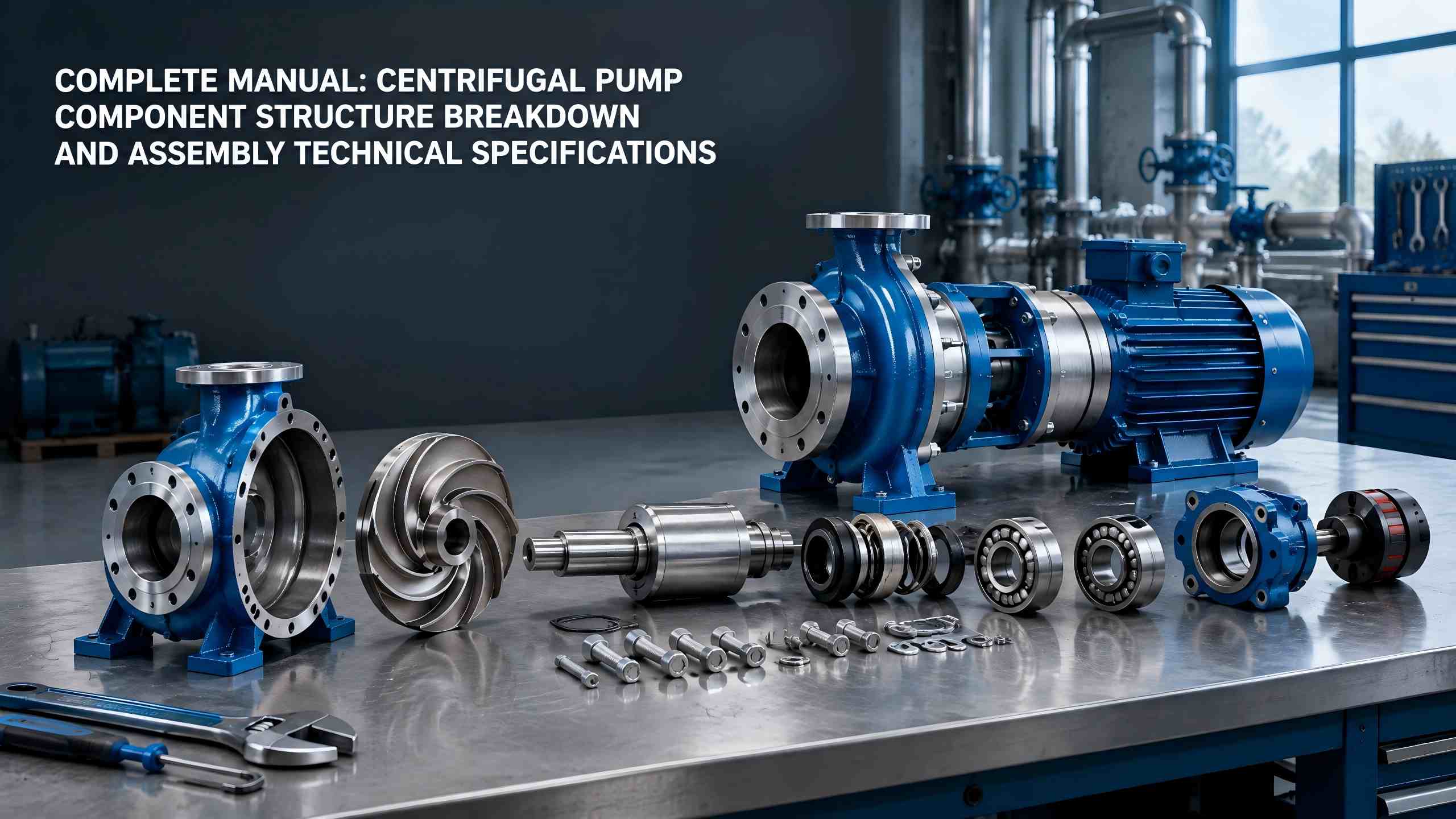

پمپ های گریز از مرکزبه طور گسترده در تامین آب صنعتی، زهکشی، HVAC، حمل و نقل مایعات شیمیایی، تامین آب شهری و سایر زمینه ها استفاده می شود. این سند به طور جامع ساختار و عملکرد اجزای اصلی، مجموعه های محافظ آب بندی و لوازم جانبی کمکی را توضیح می دهد.تفیکوپمپ های گریز از مرکز همچنین آمادهسازی کامل قبل از مونتاژ، رویههای استاندارد و الزامات فنی را برای کمک به کاربران برای کاهش نرخ خرابی تجهیزات از منبع فراهم میکند.
مجموعه های آب بندی و حفاظتی سفتی، پایداری عملیاتی و عمر مفید پمپ های آب را تعیین می کنند. آنها عمدتاً شامل عناصر آب بندی، یاتاقان ها، محفظه یاتاقان ها و سایر قطعات هستند و به عنوان اجزای حیاتی برای جلوگیری از نشت آب، صدای غیرعادی، لرزش و خرابی تشنج عمل می کنند.
سازه های آب بندی متداول برای پمپ های گریز از مرکز به دو دسته تقسیم می شوند: آب بند مکانیکی و آب بندی بسته بندی. مهر و موم مکانیکی از یک حلقه چرخان، حلقه ثابت، فنرها و حلقه های آب بندی تشکیل شده است. سطوح انتهایی آن دقیقاً برای ارائه عملکرد تقریباً نشتی صفر، با ویژگیهای مقاوم در برابر سایش و مقاوم در برابر دمای بالا، مناسب است که آن را برای شرایط عملیاتی صنعتی با فشار بالا و سرعت بالا مناسب میکند.
مهر و موم های بسته بندی از پرکننده های انعطاف پذیر گرافیت و PTFE برای آب بندی استفاده می کنند. با ساختار ساده، تعمیر و نگهداری آسان و هزینه کم، آنها بیشتر برای پمپ های آب شهری و پمپ های گریز از مرکز کم فشار کوچک استفاده می شوند. نقطه ضعف آنها در نشت آب جزئی در حین کار است که نیاز به سفت کردن دوره ای یا تعویض بسته بندی دارد.
یاتاقان ها از چرخش با سرعت بالا شفت پمپ پشتیبانی می کنند، مقاومت اصطکاک مکانیکی را کاهش می دهند و عملکرد شفت صاف، بدون افست و بدون لرزش را تضمین می کنند. محفظه یاتاقان به عنوان یک پوشش محافظ برای یاتاقان ها عمل می کند. روغن و گریس روانکار را در داخل ذخیره میکند تا روانکاری مداوم و اتلاف گرما را برای یاتاقانها انجام دهد تا از گرمای بیش از حد، سوختن و انسداد یاتاقانها جلوگیری شود.
مجموعه های کمکی مستقیماً کار سیال را انجام نمی دهند، اما عملکرد ایمن، پایدار و استاندارد تجهیزات کامل را تضمین می کنند و جزء ضروری یک سیستم پمپ گریز از مرکز کامل را تشکیل می دهند.
کیفیت مونتاژ پمپ های گریز از مرکز تأثیر مستقیمی بر عملکرد عملکرد و عمر مفید دارد. آمادهسازی استاندارد باید قبل از مونتاژ رسمی تکمیل شود تا از مونتاژ نادرست، مونتاژ قطعات مفقود و مونتاژ ناسازگار جلوگیری شود.
پمپ های سانتریفیوژ مدل های مختلف از نظر ساختار و ترتیب مونتاژ کمی متفاوت هستند. پمپ سانتریفیوژ عقبکشی نوع IS، که گستردهترین کاربرد را دارد، از روشهای مونتاژ استاندارد جهانی استفاده میکند. مراحل مشخص به شرح زیر است:
1. مجموعه های بلبرینگ را مونتاژ کنید: یاتاقان ها را با دقت در موقعیت های تعیین شده روی محور پمپ نصب کنید، مطمئن شوید که یاتاقان ها کاملاً قرار گرفته اند و به طور انعطاف پذیر می چرخند.
2. مجموعه شفت پمپ را مونتاژ کنید: محور پمپ را با یاتاقان های مونتاژ شده در محفظه پمپ به طور کلی قرار دهید و از چرخش صاف و بدون گیر کردن اطمینان حاصل کنید.
3. محفظه و قاب پمپ را ببندید: تمام محفظه پمپ را روی قاب تجهیزات نصب کرده و محکم کنید، مطمئن شوید که بدنه پمپ افقی، محکم و بدون لرزش است.
4. درپوش پمپ و پروانه را نصب کنید: درپوش پمپ را از قبل در موقعیت محور پمپ قرار دهید، سپس پروانه را ببندید تا نصب پروانه محکم و فاصله یکنواخت تضمین شود.
5. کل واحد را یکپارچه کنید و ببندید: پوشش پمپ و محفظه پمپ را دقیقاً ببندید و قفل کنید، سپس کل بدنه پمپ را روی پایه تجهیزات محکم کنید.
6. تکمیل ظاهری: زباله ها و لکه ها را از کل واحد پاک کنید، یکپارچگی ظاهر را بررسی کنید و کار تمیز کردن را به پایان برسانید.
7. تراز و کالیبراسیون کوپلینگ: نصب کامل کوپلینگهای موتور و بدنه پمپ، اصلاح کواکسیالیته را برای اطمینان از دقت انتقال انجام دهید.
بازرسی و پذیرش دقیق باید پس از اتمام مونتاژ مطابق با استانداردهای فنی انجام شود تا از عملکرد تجهیزات واجد شرایط اطمینان حاصل شود. معیارهای اصلی پذیرش در زیر ذکر شده است:
اجزای پمپ گریز از مرکز، پایه و اساس عملکرد تجهیزات را تشکیل می دهند. پروانهها، محفظههای پمپ، محورهای پمپ، عناصر آببندی، یاتاقانها و سایر قطعات عملکردهای مربوطه را انجام میدهند و با یکدیگر همکاری میکنند و عملکرد و عمر مفید پمپ را تعیین میکنند. در همین حال، آماده سازی استاندارد شده قبل از مونتاژ، توالی مونتاژ مطابق و استانداردهای پذیرش مونتاژ سختگیرانه برای جلوگیری از خرابی تجهیزات، افزایش کارایی عملیاتی و افزایش طول عمر تجهیزات کلیدی هستند. تسلط بر ساختار اجزا و تکنیک های مونتاژ ازتفیکوپمپ های گریز از مرکز به عنوان پایه اساسی برای عملیات تجهیزات، تعمیر و نگهداری، نصب و راه اندازی و عیب یابی عیب عمل می کنند.
برای یادگیری جزئیات بیشتر ازپمپ گریز از مرکز تفیکوقطعات، لطفا به این مقاله مراجعه کنید:
[فهرست قطعات پمپ گریز از مرکز: راهنمای مختصر اجزای کلیدی مانند پروانه ها، آستین ها و شفت ها]
