نحوه خواندن نمودار طیف نوع پمپ: یک راهنمای گام به گام

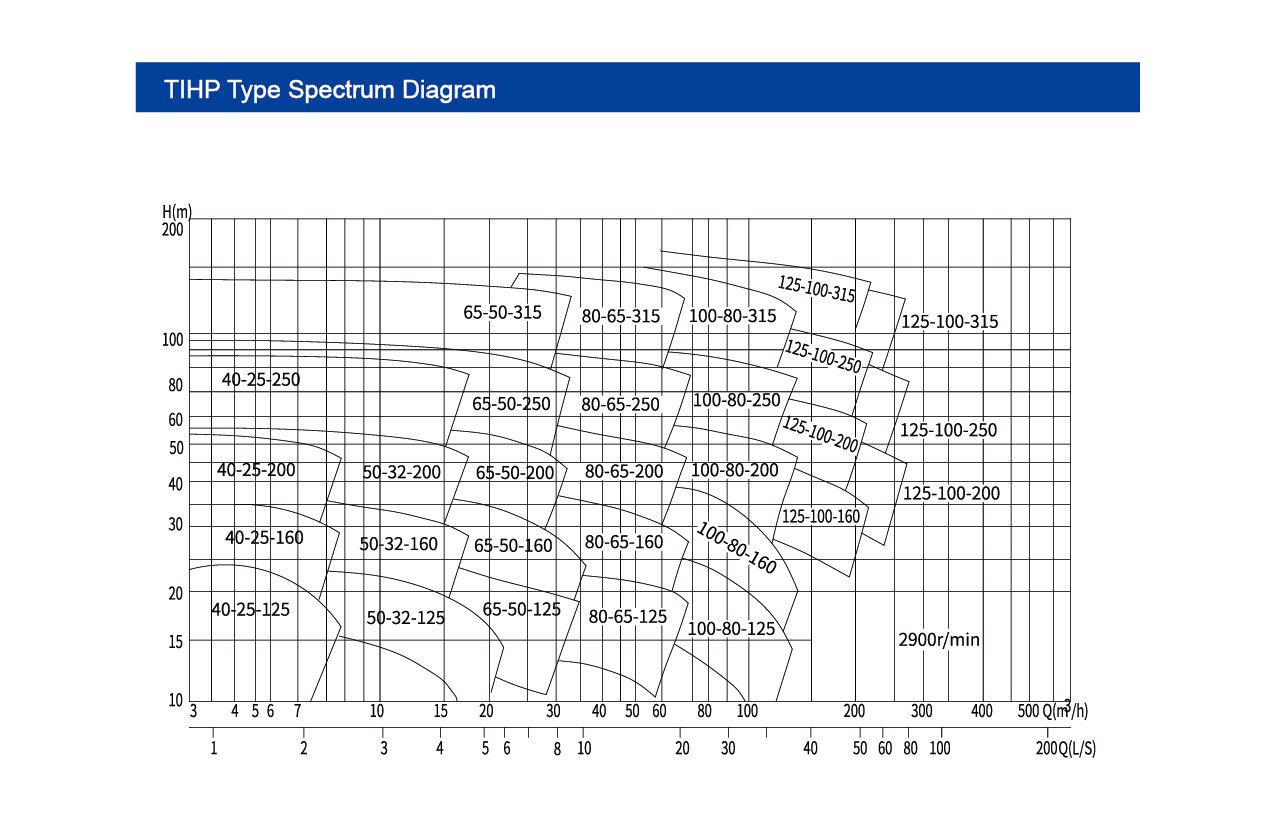

ⅰ. چگونه می توان این نمودار طیف نوع پمپ را خواند

1. تفسیر محورها

• محور افقی (محور x): سرعت جریان (q) در متر مکعب در ساعت (m³/h) را نشان می دهد ، که از چپ به راست افزایش می یابد.
• محور عمودی (محور y): نشان دهنده سر (ساعت) در متر (متر) است که از پایین به بالا افزایش می یابد.

ⅱ منحنی و مناطق

این نمودار شامل چندین منحنی و منطقه است که هر کدام یک مدل پمپ خاص را نشان می دهند. به عنوان مثال ، "40-25-125" و "50-32-160" مدل های پمپ های مختلفی را نشان می دهد.

• نقاط در منحنی ها: هر نقطه روی یک منحنی مقدار سر مدل را با سرعت جریان خاص نشان می دهد. به عنوان مثال ، در منطقه "40-25-125" ، یک سری از نقاط نشان می دهد که سر با سرعت جریان مختلف برای این مدل نشان می دهد.

ⅲ مراحل کلیدی: نقطه کار و انتخاب

1. پارامترهای مورد نیاز را تعیین کنید: سرعت جریان طراحی (Q₀) و سر طراحی (H₀) را روشن کنید. به عنوان مثال ، یک کارخانه برای انتقال 100 متر مربع در ساعت در 80 متر سر به پمپ نیاز دارد.
2. نقطه کار را پیدا کنید: q₀ را روی محور x و h₀ روی محور y پیدا کنید. تقاطع آنها نقطه کار است. اگر نقطه در منطقه چند ضلعی یک مدل قرار بگیرد ، آن مدل از نظر تئوری نیاز را برآورده می کند.
3. نمونه: برای q = 80 متر مربع در ساعت و h = 80 متر ، بررسی کنید که آیا این نقطه در مناطق مانند "100-80-250" برای ارزیابی مناسب بودن قرار دارد.

منطقه با راندمان بالا را در اولویت قرار دهید: اگر یک منطقه دارای منحنی متراکم تر یا سایه زنی باشد (در بعضی از نمودارها مشخص شده است) ، این نشان دهنده دامنه با راندمان بالا (راندمان ≥80 ٪) است. مدلهایی را انتخاب کنید که نقاط کاری آنها برای صرفه جویی در مصرف انرژی بهینه در این منطقه قرار می گیرد.

ⅳ سرعت چرخش و اطلاعات اضافی

نماد "2900 r/min" در گوشه پایین سمت راست ، سرعت امتیاز پمپ ها را در این طیف (سرعت استاندارد برای پمپ های موتور محور) نشان می دهد. برای سرعت های مختلف (به عنوان مثال ، 1450 R/min) ، از قانون شباهت برای تبدیل عملکرد استفاده کنید:

• سرعت جریان متناسب با سرعت است.
• سر متناسب با مربع سرعت است.

ⅴ منطق انتخاب سریع

1. الزامات Q و H را شناسایی کنید ، سپس منطقه مدل مربوطه را پیدا کنید.
2. اولویت بندی مدل ها با نقاط کار در نزدیکی مرکز منطقه (منطقه با راندمان بالا).
3. برای اطمینان از سازگاری با خطوط لوله سایت ، قطر ورودی/خروجی مدل (به عنوان مثال ، 40 ، 50 میلی متر) را توجه کنید.

ⅵ درباره پمپ های Teffiko

به طور خلاصه ، نمودار طیف نوع TIHP TIHP از نسل 5 TEFFIKO ، شرایط کار قابل اجرا و مناطق با راندمان بالا را از طریق مختصات سر جریان ، مناطق مدل و منحنی های عملکرد روشن می کند. می توانید با تطبیق پارامترها با مناطق به سرعت مدل ها را انتخاب کنید. برای سؤالات مربوط به تفسیر منحنی ، سازگاری با شرایط کار یا راه حل های سفارشی ، تیم فنی حرفه ای Teffiko راهنمایی انتخاب دقیق ، شبیه سازی عملکرد و پشتیبانی نصب را ارائه می دهد. بازدیدwww.teffiko.comیا ایمیلsales@teffiko.comبرای بهینه سازی حمل و نقل سیال صنعتی.
